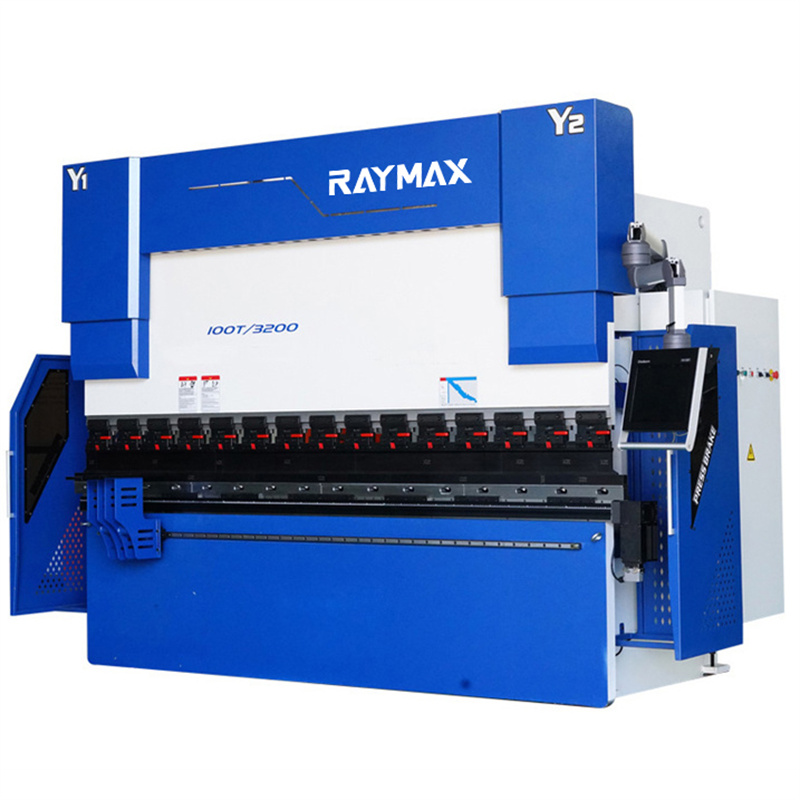

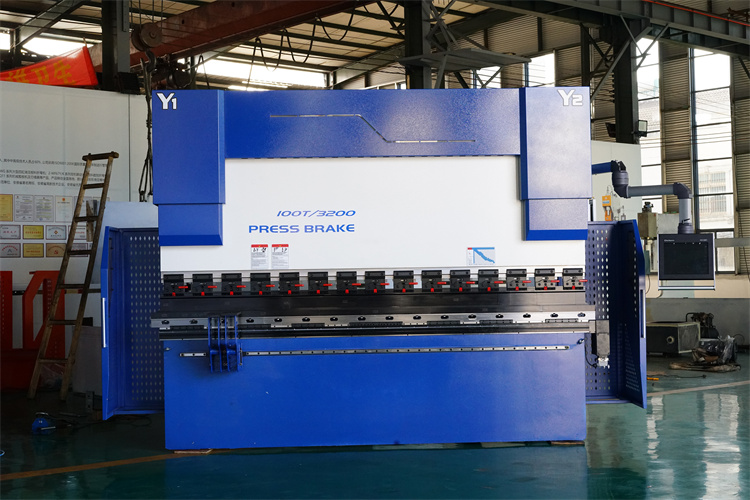

תיאור מהיר
- Slider Stroke (מ"מ): 200 מ"מ
- רמה אוטומטית: אוטומטית לחלוטין
- עומק גרון (מ"מ): 250 מ"מ
- סוג מכונה: מסונכרן
- אורך שולחן עבודה (מ"מ): 2500 מ"מ
- רוחב שולחן עבודה (מ"מ): 180 מ"מ
- מצב: חדש
- מקום מוצא: אנהוי, סין
- שם מותג: RAYMAX/BEILIN
- חומר / מתכת מעובד: פליז / נחושת, נירוסטה, סגסוגת, פלדת פחמן, אלומיניום
- אוטומציה: אוטומטית
- משקל (ק"ג): 5800
- הספק מנוע (קוואט): 5.5 קילוואט
- נקודות מכירה מרכזיות: רב תכליתי
- אחריות: שנתיים
- תעשיות רלוונטיות: בתי מלון, חנויות לחומרי בניין, מפעל ייצור, מפעל מזון ומשקאות, שימוש ביתי, קמעונאות, בתי דפוס, אנרגיה וכרייה
- מיקום אולם התצוגה: ארצות הברית, ספרד, תאילנד
- סוג שיווק: אחר
- דוח בדיקת מכונות: מסופק
- בדיקת וידאו יוצאת: מסופק
- אחריות על רכיבי הליבה: שנה
- רכיבי ליבה: מנוע
- שירות לאחר המכירה ניתן: חלקי חילוף בחינם
- לאחר שירות אחריות: תמיכה טכנית בווידאו
- מיקום שירות מקומי: ארצות הברית
- לחץ נומינלי (kN): 800 kN
- הסמכה: CE
פרטים נוספים

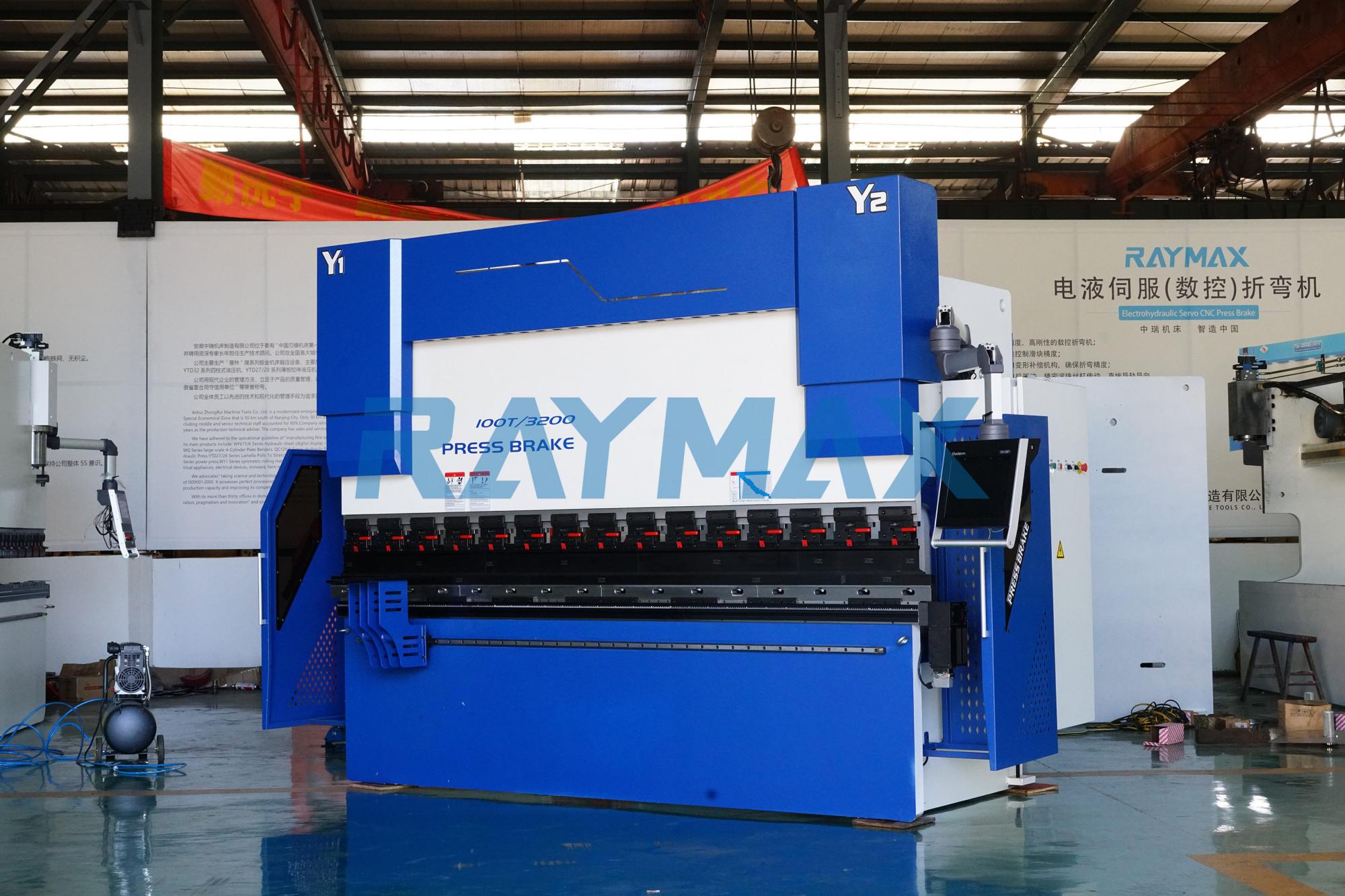

תיאור מוצרים
* מבנה כולל מרותך ומעובד
* צילינדרים כפולים סינכרוניים הנשלטים על ידי סרוו ויל אלקטרו הידראולי, מבטיחים את דיוק השליטה הגבוה ביותר, דיוק הכיפוף ודיוק המיקום מחדש מגיעים גם לרמה הגבוהה ביותר
* מנגנון המדידה האחורית יכול לשלוט במספר צירי מד אחורי
* מנגנון פיצוי הידראולי עוזר למנוע מהמחוון המעוות להשפיע על איכות חומר העבודה, ומנגנון הפיצוי מותאם אוטומטית על ידי בקר ה-CNC שהוא נוח ודיוק
* מכונות מסדרת WF67K עוצבו מחדש בהתבסס על העדפות המשתמשים כדי להפוך למכונה ייחודית עם תכונות אלקטרוניות ומכאניות אינדיבידואליות.
* סדרת WF67K הם בין המכונות המדורגות ביותר שיעזרו לך להגדיל את הפרודוקטיביות שלך ולשמור עלויות ברמה מינימלית עם בקר ה-CNC הידידותי למשתמש ותחזוקה הידראולית בעלות נמוכה.
* WF67K החדש הוא בדיוק מה שאתה צריך עבור הייצור שלך שבו מסובכים, רגישים, כפיפות בודדות או מרובות במהירות גבוהה הם בעלי חשיבות עליונה.
* כיפוף איכותי וחוזר על עצמו מתקבל באמצעות צילינדרים ושסתומים מסונכרנים.
* ניצול אוטומטי של כל הצירים בהפעלה.
* קורה עליונה קשיחה פועלת על מיסבים של 8 נקודות עם דיוק כיפוף של 0.01 מ"מ.

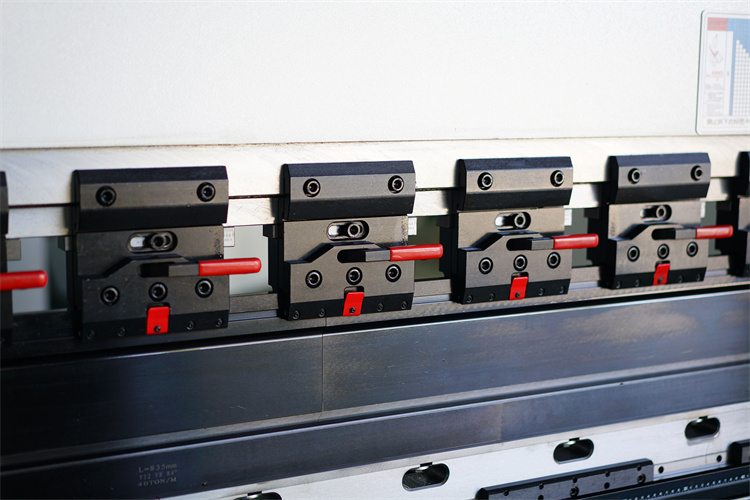

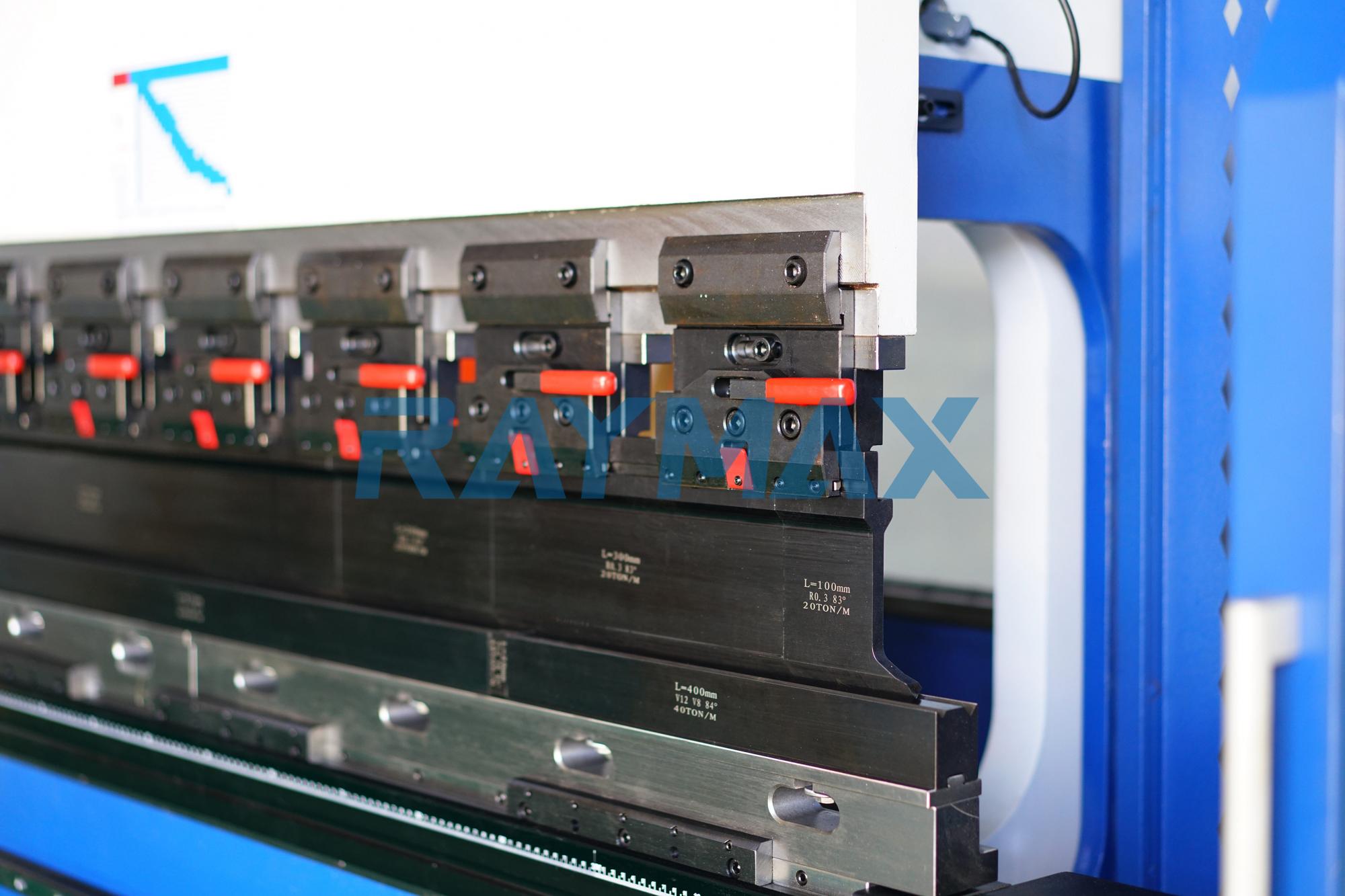

* מותגי כלים עליונים ותחתונים ידועים מוקשים לאורך זמן ומספקים כיפוף מדויק.
* המכונות מתוכננות באמצעות תכנות תלת מימד של SOLID WORKS ויוצרו עם פלדה איכותית ST44-1 משופרת תוך שימוש בטכנולוגיה העדכנית ביותר.
תכונה
1. המסגרת היא מבנה פלדה, לוח אנכי משמאל וימין, שולחן ולוח לחץ מולחמים למבנה אחיד, לאחר ריתוך לביטול מתח פנימי על ידי מזג, קשיחות יוצאת דופן, יציבות גבוהה.
2. בחלקים חשובים של המסגרת, המחוונים וכו' נעשה שימוש בתוכנת ניתוח אלמנטים סופיים של ANSYS כדי להבטיח אמינות מכונה.
3. הנעה הידראולית, צילינדר בשני קצות המכונה, מותקן על המחוון כדי להניע אותה לעבודה ישירות.
4. סנכרון ציר פיתול למנגנון סינכרוני להחלפה.
5. פעולת הצילינדר (Y1,Y2) ומד האחורי (X,Y,Z) מבוקרים במחשב. המד האחורי מאמצים בורג כדורי ומסלול מתגלגל, ומבטיחים דיוק גבוה של חזרה
6. גודל מד אחורי ומהלך החלקה נשלט על ידי מערכת CNC, מד אחורי עם בורג כדורי דיוק גבוה, פעולה יציבה ומיקום מדויק.

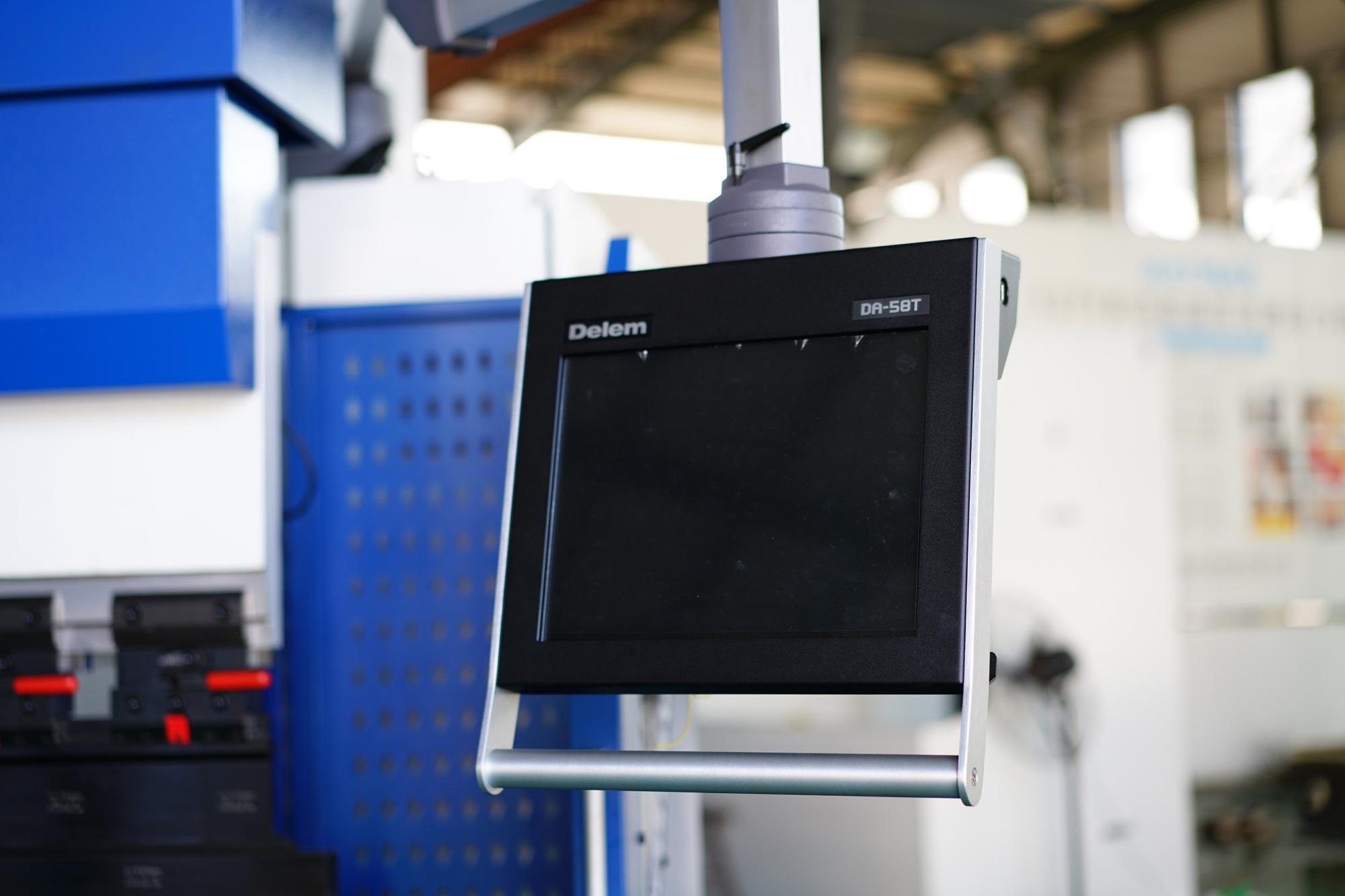

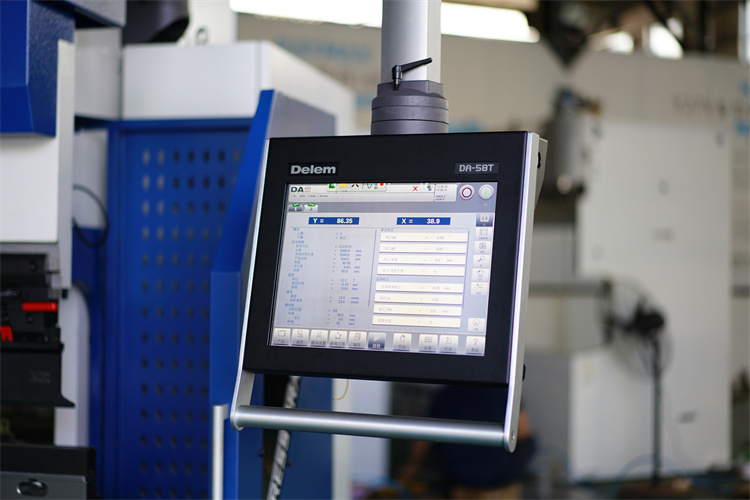

7. מערכת CNC מאמצת טכנולוגיית בקרת המרת תדרים, עם פונקציית תכנות רב-שלבית, פשוטה וקלה לתפעול.
8. גדר כספת והמנעול החשמלי תוכננו עבור המכונה כדי להבטיח את בטיחות הפעולה.
9. התקן מחסום בטיחות מסביב למכונות, ארונות חשמל מצוידים בפונקציית ניתוק דלת פתוחה, לחצן עצירת חירום מסביב לחזית ומאחור, מתג רגלי של כיסוי מגן להבטחת עבודה בטוחה.
10. סרוו פרופורציונליים אלקטרוניים-הידראוליים מסונכרנים ומסוגלים לשלוט בנקודה אקראית בתוך המהלך, עם דיוק קליטה של ±0.01 מ"מ ומקביליות של 0.02 מ"מ.
ציוד סטנדרטי
תקני בטיחות (2006/42/EC):
1. EN 12622:2009 A1:2013
2. EN ISO 12100:2010
3. EN 60204-1:2006 A1:2009
4. הגנת אצבע קדמית (וילון אור בטיחותי)
5. מתג כף רגל קקון של דרום קוריאה (רמה 4 של בטיחות)
6. גדר מתכת אחורית בטוחה עם תקן CE
פרטים תמונות

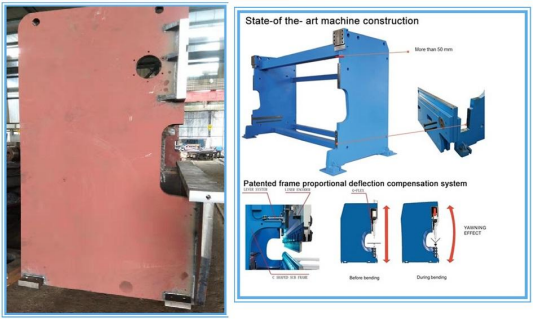

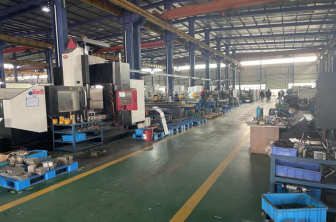

מכונת כרסום ומשעמם רצפה גדולה משמשת לעיבוד המסגרת של מכונת הכיפוף
המכונה כולה במבנה יריעות מרותך, עם מתח פנימי שבוטל על ידי טכנולוגיית יישון רטט, חוזק גבוה וקשיחות טובה של המכונה. חיי השירות הארוכים של המכונה מובטחים.

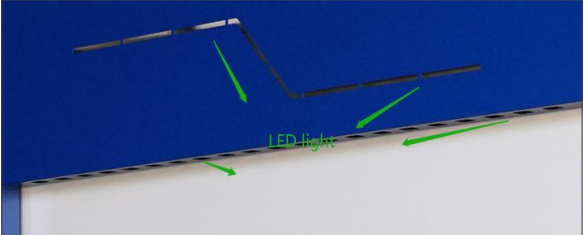

תאורת לד
אור LED, קל ובטוח יותר כאשר הסביבה חשוכה עבור המפעיל

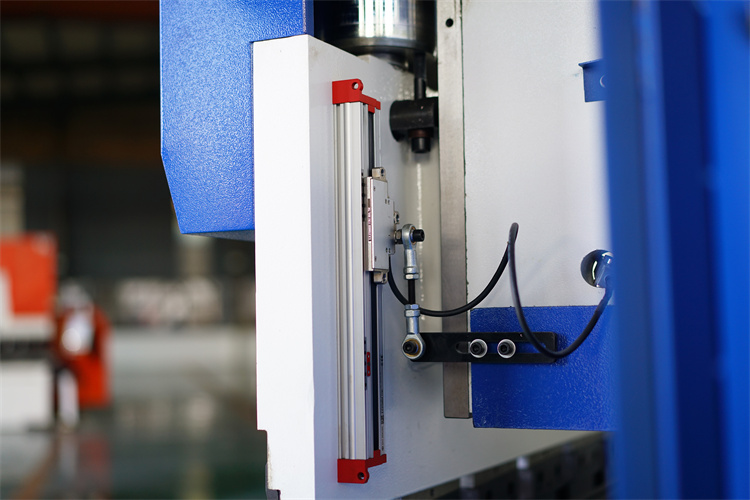

סרגל פומפיה
שלב מדידה 5 אום חיבור מוט חיבור סובלנות הרכבה גדולה

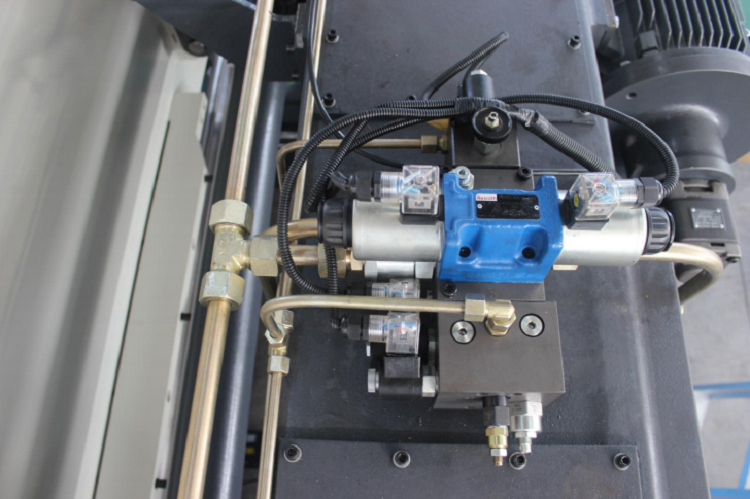

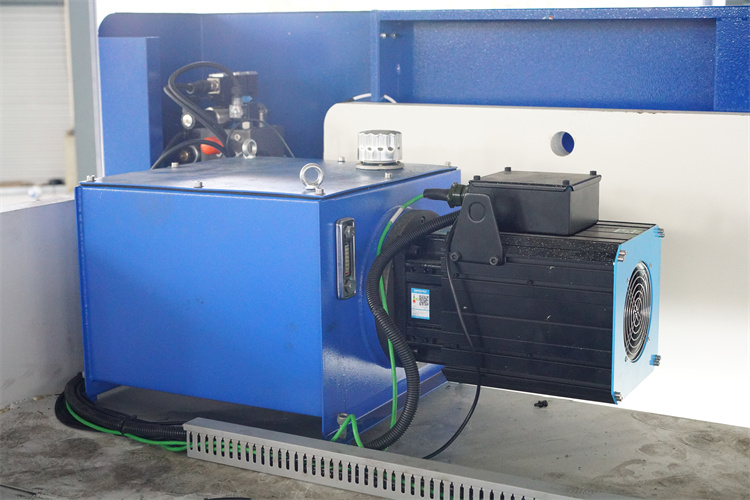

מערכת הידראולית של BOSCH-REXROTH
- מערכת הידראולית של BOSCH-REXROTH עם הגנת בטיחות הצפת עומס יתר
- המכונה יכולה לעבוד ברציפות תחת עומס מדורג
- מערכת הידראולית הפחיתה את חיבורי הצינורות, נזילת שמן, והגדילה את היציבות ומייפה באופן כללי
- חיבור צינורות מהדק בלחץ גבוה, בלחץ גבוה ללא שמן, קל לתחזוקה

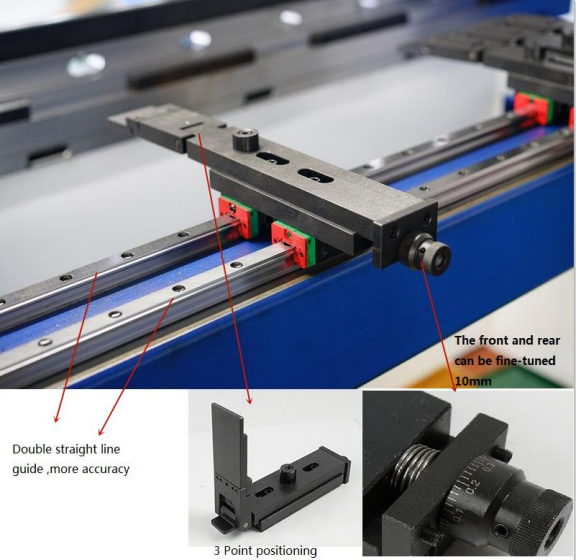

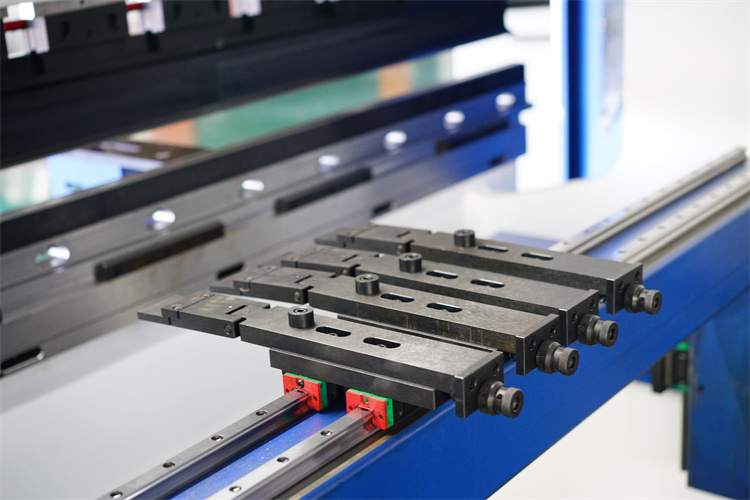

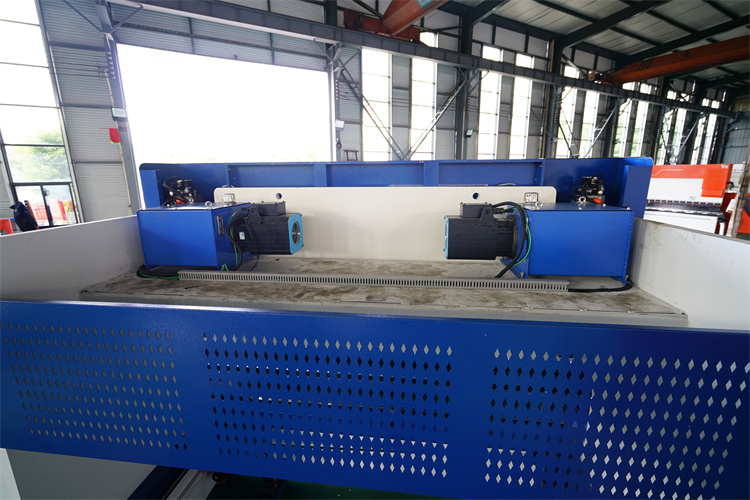

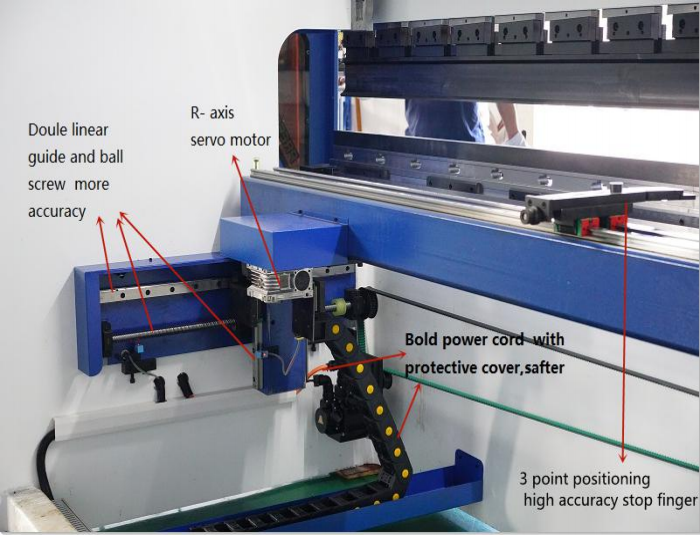

מד אחורי
- המד האחורי, הוא עשוי מחומר סגסוגת אלומיניום בעל חוזק גבוה, מונע על ידי מנועי סרוו, ומשתמש במוטות כדורים ובמסילות מדריך ליניאריות, עם דיוק מיקום טוב.
- עיצוב מעטפה מלאה ללא תחזוקה
פרנס שניידר אלקטריקס
אימוץ פרנס שניידר חשמלי כדי להבטיח את יציבות המכונה, תוך שימוש בכונן סרוו של Estun ובקרה בציר X כדי להבטיח את דיוק המיקום של ציר ה-X, ומהירות ציר ה-X ניתנים להתאמה.

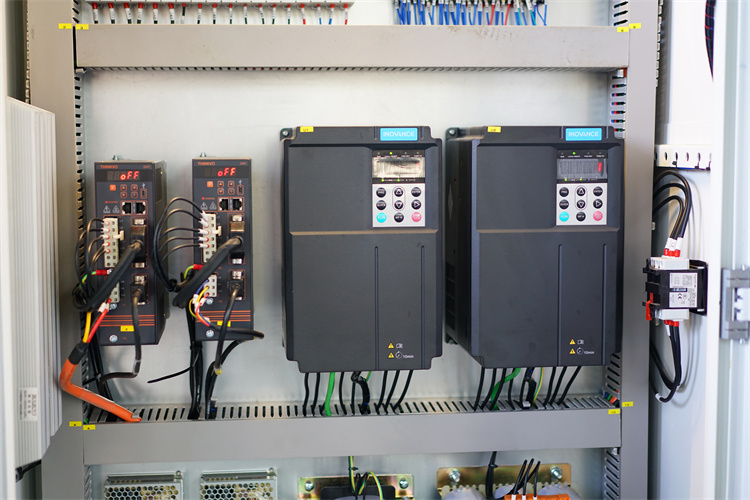

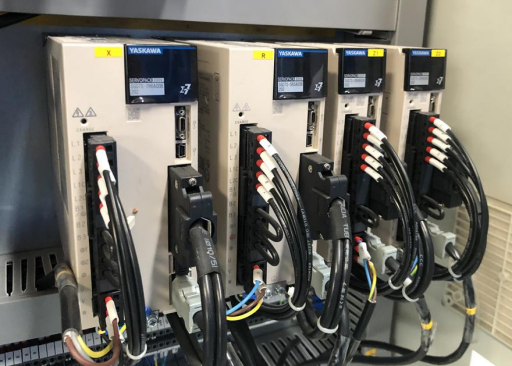

כונן סרוו
ביצועים יציבים. זה יכול לשלוט במהירות ובדיוק המיקום בצורה מדויקת מאוד, ויכול להמיר את אות המתח למומנט ולמהירות כדי להניע את אובייקט הבקרה
כונן סרוו אופציונלי: YASKAWA, יפן

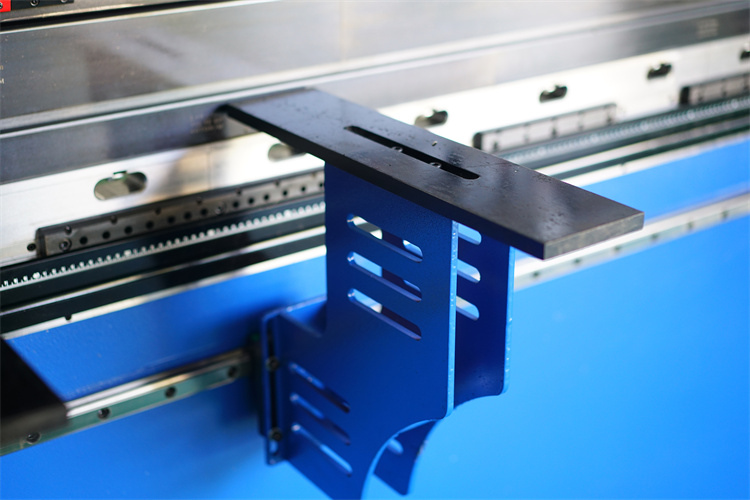

זרוע קדמית במבנה כפול
זרוע קדמית במבנה כפול היא קשיחות גבוהה יותר, כושר נשיאה מעולה. ניתן לכוונן למעלה ולמטה או לנוע לאורך ספסל העבודה מצד לצד

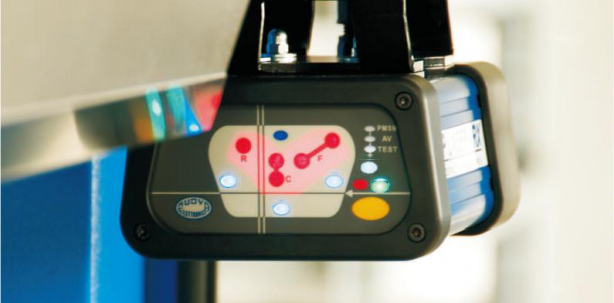

איטליה DSP הגנת לייזר

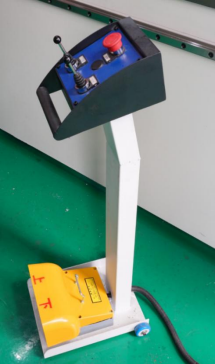

מתג דוושת Karcon עם לחצן חירום
גדר מגן
פרמטרים של מוצר
דֶגֶם | מרחק עמודה | עומק גרון | גובה פתיחה | מנוע מרכזי | מִשׁקָל |
63T/2500 | 1900 מ"מ | 250 מ"מ | 360 מ"מ | 5.5KW | 3600 ק"ג |
63T/3200 | 2600 מ"מ | 220 מ"מ | 360 מ"מ | 5.5KW | 4200 ק"ג |
80T/2500 | 1900 מ"מ | 320 מ"מ | 380 מ"מ | 7.5KW | 4100 ק"ג |
80T/3200 | 2600 מ"מ | 320 מ"מ | 380 מ"מ | 7.5KW | 4800 ק"ג |
80T/4000 | 3100 מ"מ | 320 מ"מ | 380 מ"מ | 7.5KW | 5300 ק"ג |
100T/2500 | 1900 מ"מ | 320 מ"מ | 380 מ"מ | 7.5KW | 5100 ק"ג |
100T/3200 | 2600 מ"מ | 320 מ"מ | 380 מ"מ | 7.5KW | 5900 ק"ג |
100T/4000 | 3100 מ"מ | 320 מ"מ | 380 מ"מ | 7.5KW | 6800 ק"ג |
125T/3200 | 2600 מ"מ | 320 מ"מ | 400 מ"מ | 7.5KW | 6200 ק"ג |
125T/4000 | 3100 מ"מ | 320 מ"מ | 400 מ"מ | 7.5KW | 7200 ק"ג |
160T/3200 | 2600 מ"מ | 320 מ"מ | 450 מ"מ | 11KW | 9200 ק"ג |
160T/4000 | 3100 מ"מ | 320 מ"מ | 450 מ"מ | 11KW | 10500KGS |
200T/3200 | 2600 מ"מ | 320 מ"מ | 450 מ"מ | 11KW | 10500KGS |
200T/5000 | 4000 מ"מ | 320 מ"מ | 450 מ"מ | 11KW | 13000 ק"ג |
250T/3200 | 2600 מ"מ | 350 מ"מ | 450 מ"מ | 11KW | 15000 ק"ג |
250T/4000 | 3100 מ"מ | 350 מ"מ | 550 מ"מ | 18.5KW | 18000 ק"ג |
300T/4000 | 3100 מ"מ | 350 מ"מ | 550 מ"מ | 22KW | 22000 ק"ג |
400T/4000 | 3100 מ"מ | 350 מ"מ | 550 מ"מ | 30KW | 23000 ק"ג |
400T/6000 | 5000 מ"מ | 350 מ"מ | 550 מ"מ | 30KW | 29000 ק"ג |
פרופיל החברה
Anhui Zhongrui Machine Manufacturing Co;Ltd נבנה בשנת 2002. היא מורכבת ממפעילי מכונות וטכנאי הרכבה מיומנים ומוסמכים הנתמכים על ידי צוות של מהנדסים ומעצבים מנוסים, מה שהופך אותו למותג ידוע של מכונות לייצור מתכת בסין .
אנחנו מפעל כלי מכונות מודרני אשר מוקדש לפיתוח, ייצור ומכירה של ציוד פח עם היסטוריה של למעלה מ-20 שנה. המפעל מתמחה בעיקר בבלמים, מכונת גזירה, מכונת לחיצה הידראולית, מכונת חיתוך בלייזר סיבים ומכונת ניקוב. לספק באופן מקצועי סטים שלמים של מכונות לעיבוד גיליונות מתכת ופרופילים עבור מכוניות, ספינות, רכבות, תעופה, חשמל, פטרוכימיה, תעשייה קלה ותעשיות אחרות; מוצרים נמכרים בכל רחבי הארץ ומיוצאים לדרום מזרח אסיה, המזרח התיכון, מערב אירופה, דרום אמריקה ואזורים אחרים.
עברנו את הסמכת ISO 9 0 0 1 ואישור CE. המשכנו לחזק את המחקר והפיתוח של מוצרים חדשים, להציג את טכנולוגיית cnc שמגיעה מאיטליה וגרמניה. בלם CNC, מכונת חיתוך לייזר בסיבי CNC שיצרנו השיגו תחושה אמיתית של שליטה אוטומטית ב-CNC ושפרו מאוד את הפרודוקטיביות. כדי לשלוט בקפדנות על האיכות ולהבטיח את שביעות רצון הלקוחות, מימשנו בקרה קפדנית על מוצרים מתכנון, תהליך ייצור, בדיקה ועד אספקת מכונות מלאה, התקנה ושירות.
