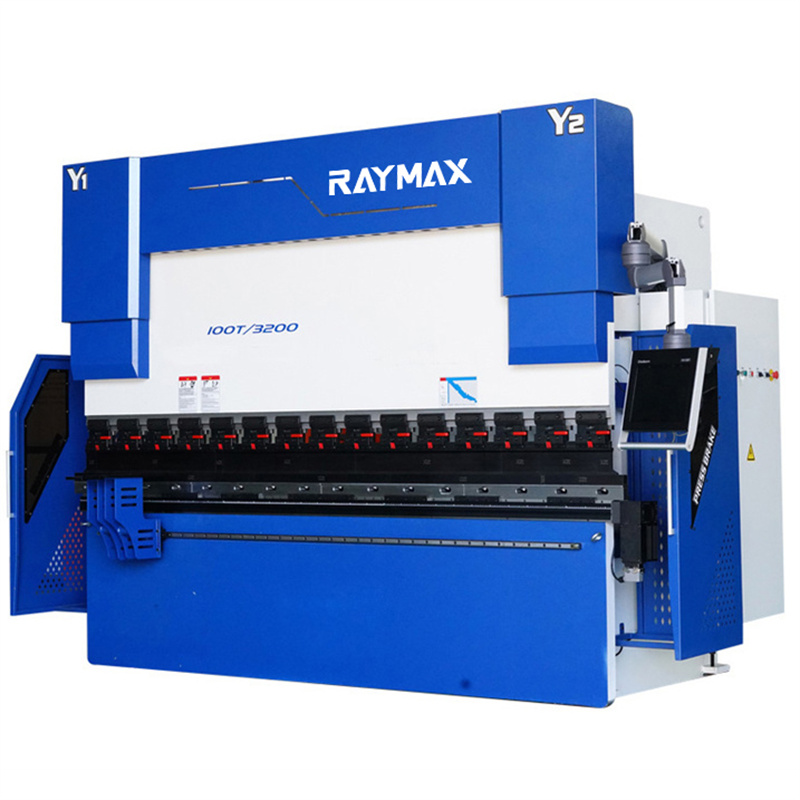

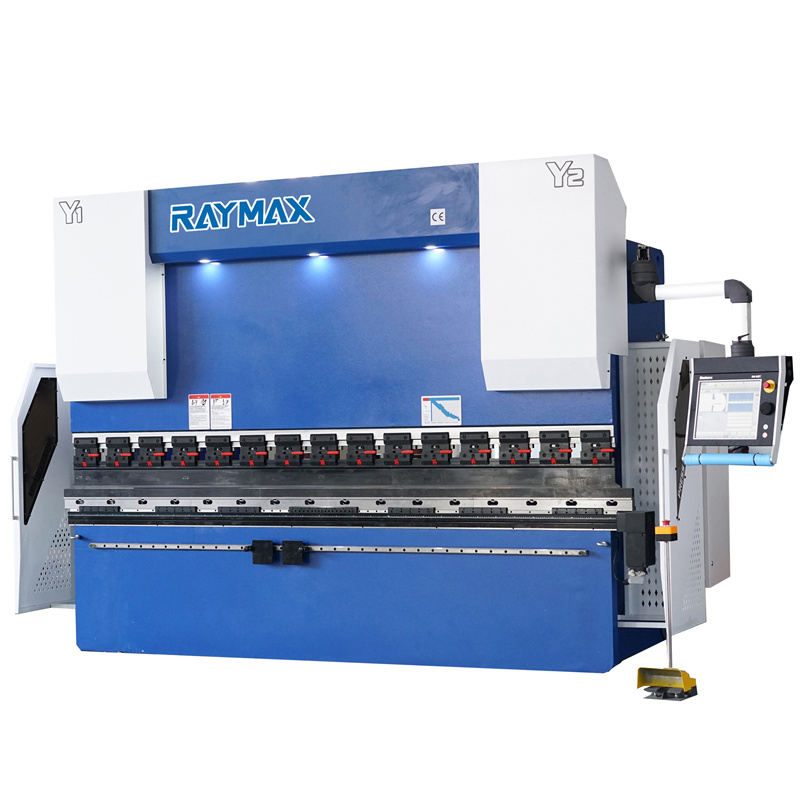

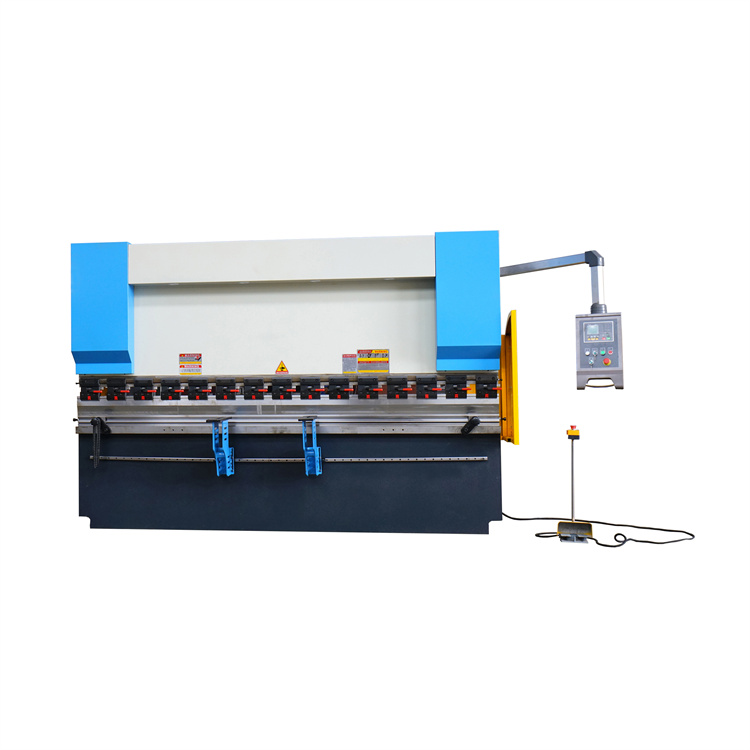

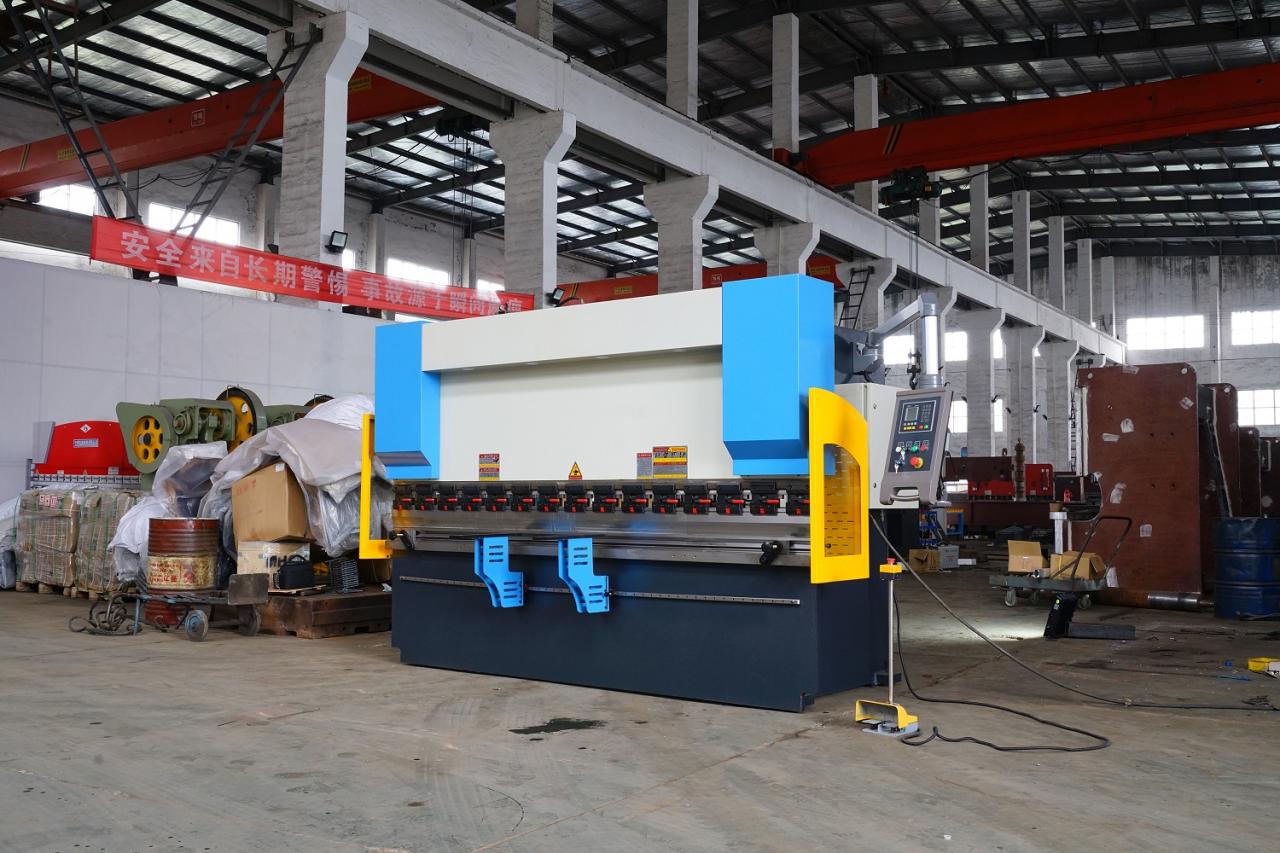

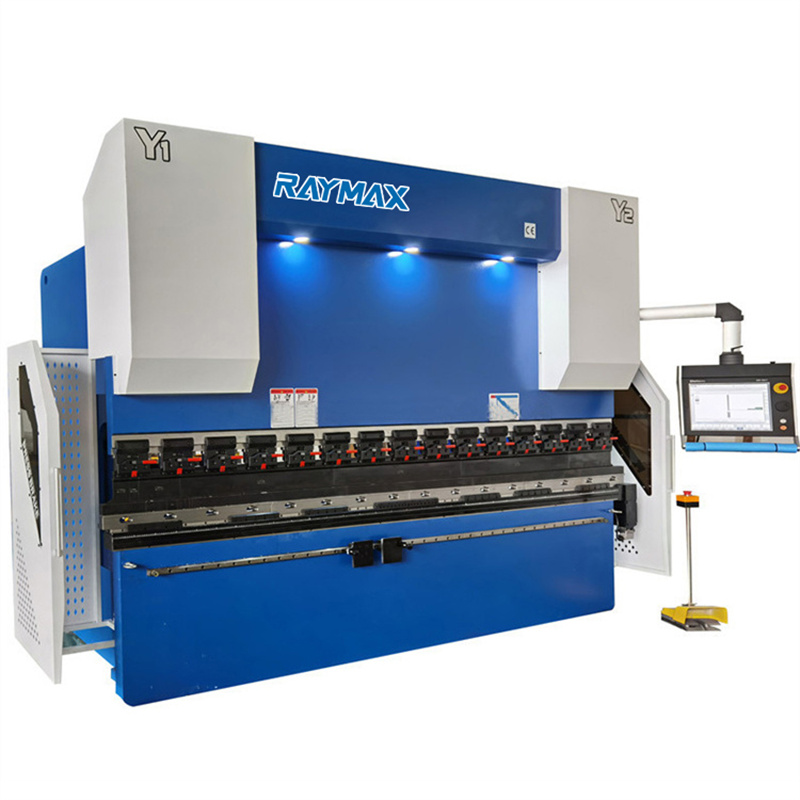

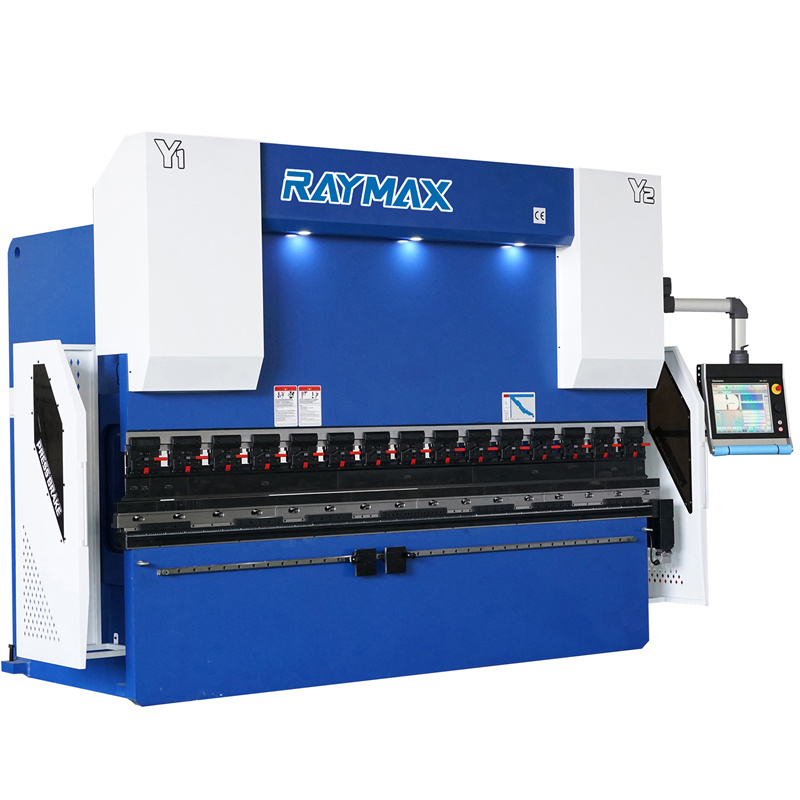

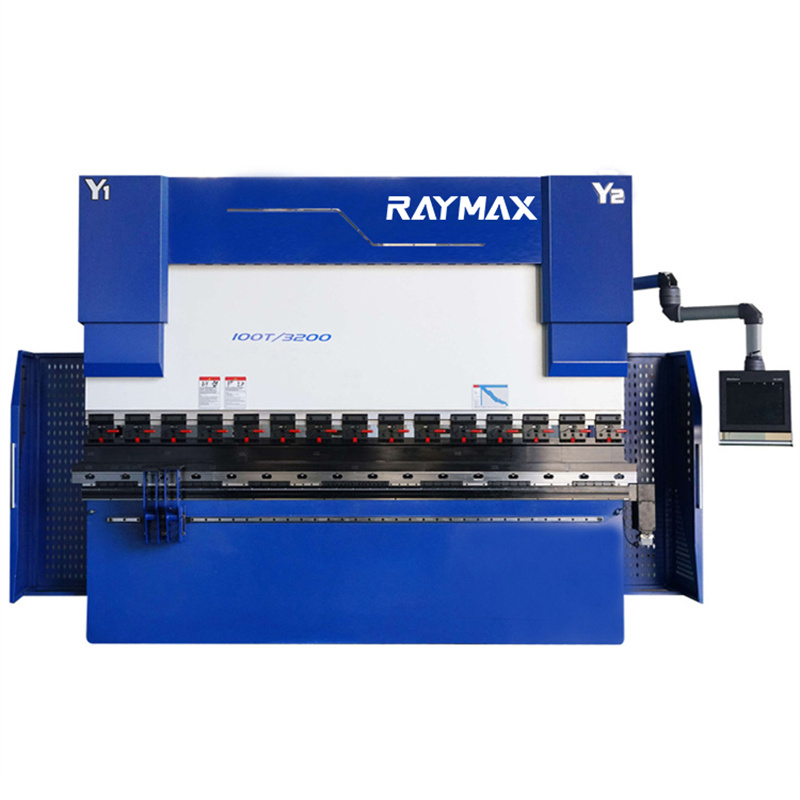

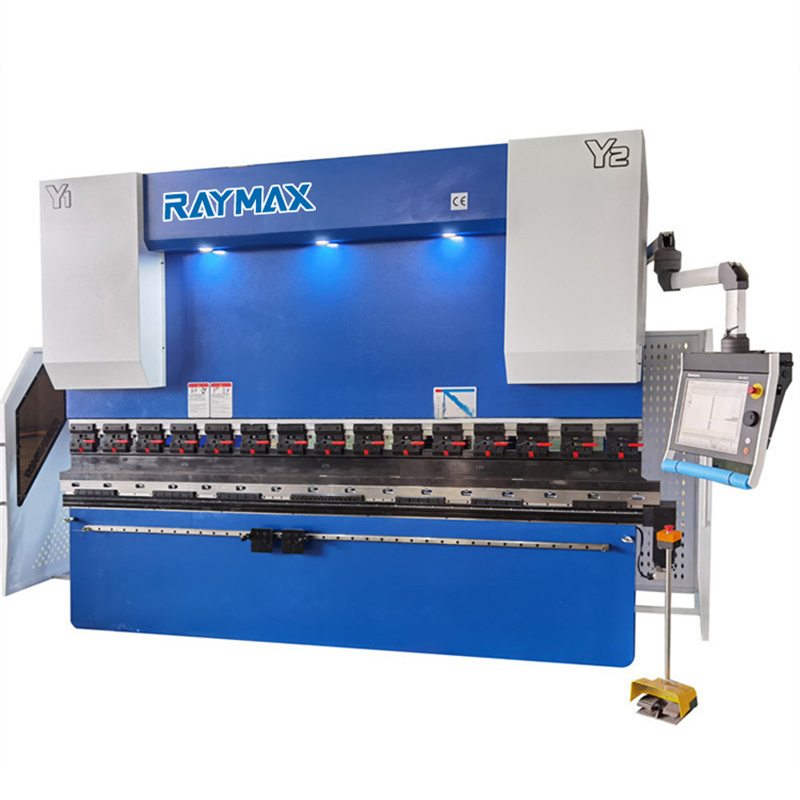

6/8 軸 Cnc/Nc 油圧プレス ブレーキ板金フォルダー マシン

簡単な説明

• スライダーストローク(mm)：200mm
• 自動レベル: 全自動
• スロートの深さ (mm): 320 mm
• マシンタイプ: トーションバー
• 作業テーブルの長さ (mm): 3200
• 作業テーブルの幅 (mm): 900 mm
• 状態: 新しい
• 原産地：中国
• 材質・金属加工：ステンレス、炭素鋼、アルミ
• オートメーション: 自動
• 重量 (キロ): 9200
• モーター出力 (kw): 11 kw
• 主なセールス ポイント: 自動
• 保証: 1 年
• 適用産業：ホテル、建材店、製造工場
• ショールームの場所: 米国、イタリア、スペイン
• マーケティングの種類: その他
• 機械試験報告書：提供
• ビデオ出荷検査: あり
• コア コンポーネントの保証: 1 年
• コア コンポーネント: モーター、ポンプ、エンジン
• 関数: 鋼鉄金属の曲がる
• 色: オプションの色
• 制御システム: E21/DElEM/CYBELEC

詳細

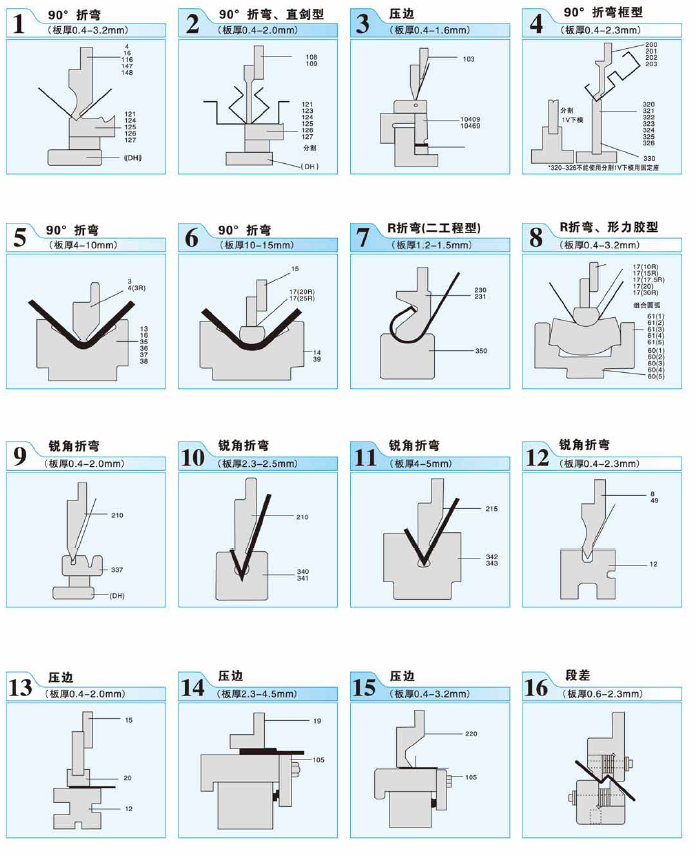

曲げ機は、金型 (一般的な金型または特殊な金型) を使用して、冷たい金属シートをワークピースのさまざまな幾何学的セクションに曲げます。
1.工作機械の主要な機械構造は、フレーム、コラム、スライダー、ワークテーブル、メインシリンダー、バックキャリアなどの部品で構成されています。有限要素解析と 3 次元ソフトウェアによる最適化設計により、各主要コンポーネントの構造強度と剛性を十分に確保できます。

2. 溶接部の内部応力は、焼き戻しと振動エージングにより除去できます。

3.両側に取り付けられたオイルシリンダーは、ドイツの電気油圧サーボバルブと輸入された格子定規で構成される閉ループ制御モードを採用し、従来の機械式停止曲げ機のストローク制御モードを突破し、グライド位置の高精度を保証します、正確で安定した動作、高い曲げ精度

1: マシン全体はシート プレート溶接構造で、振動老化技術、高強度、機械の優れた剛性によって内部応力が除去されています。
2: 二重油圧オイル シリンダーは上部伝達に適用され、安定した、信頼できる操作、また高精度の典型的な機械限界ストッパーおよび同期トーション バーを備えています。
3: 電気制御と手動微調整モードは、後部ストッパーの距離とグライディング ブロックのストロークに採用され、デジタル デバイスが取り付けられており、簡単かつ迅速に使用できます。
4：上型にはたわみ補正装置がついています。

構成

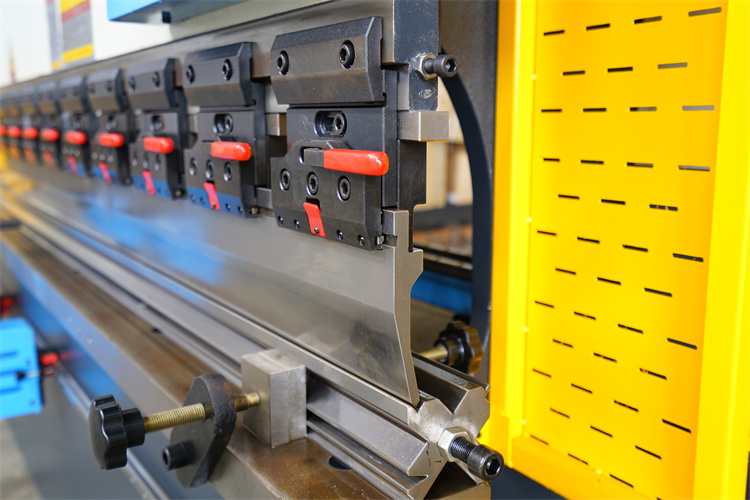

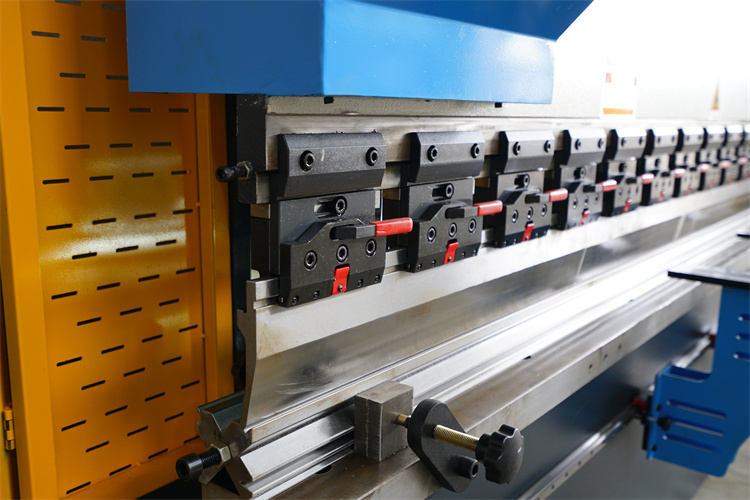

クイッククランプ

1.金型は赤いハンドルを引くと左右に着脱可能
2.ボタンを押すと、金型を上下に取り付けることができます
3.より正確にスケーリングする

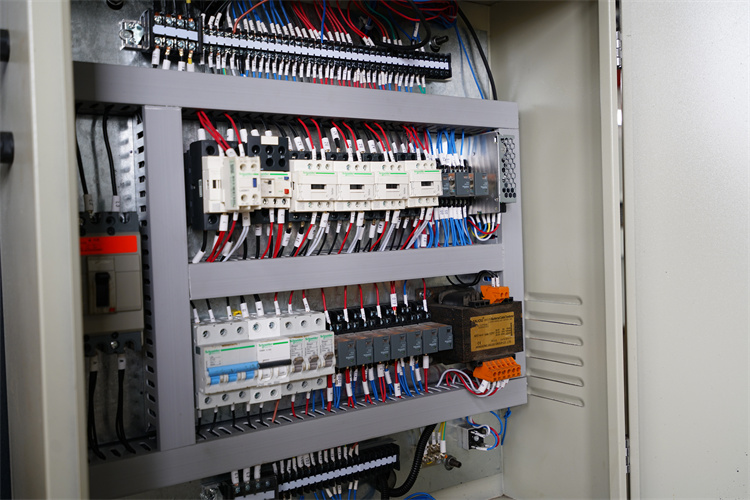

電気キャビネット

シーメンスまたはシュナイダーの世界的に有名なブランド
電気系統 当社のプレスブレーキはシュナイダー電装品を採用しています。高品質の電気部品は、電気が安定していない場合でもマシンのパフォーマンスを向上させ、顧客は簡単に交換することができます

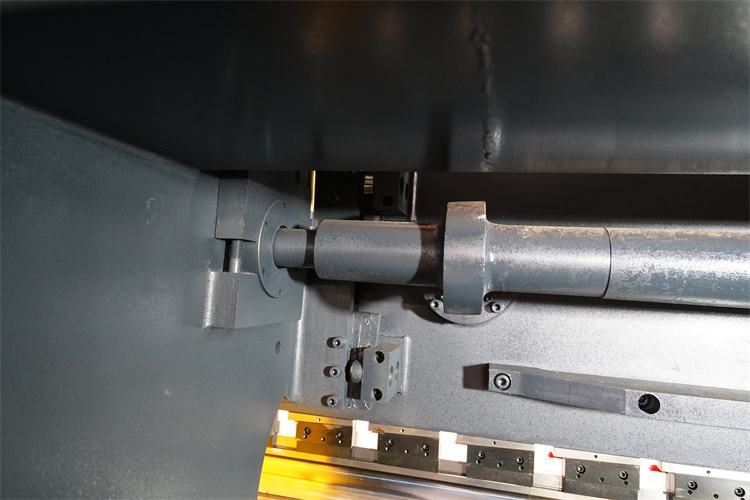

トルク同期制御方式

高精度のスチールトーションバーシンクロシステムを採用。ラムの 2 つの端には、ラムの動きが常に作業台と平行になるように 2 つの同期装置があります。この構造は、操作中の動きのバランスをとる効果を際立たせます。

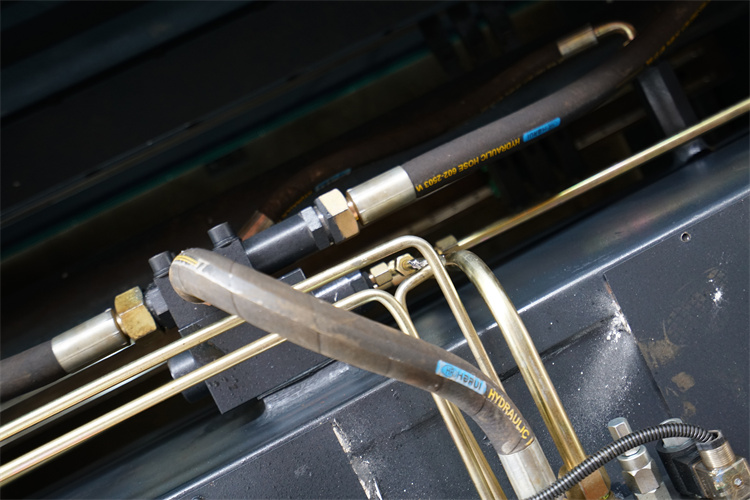

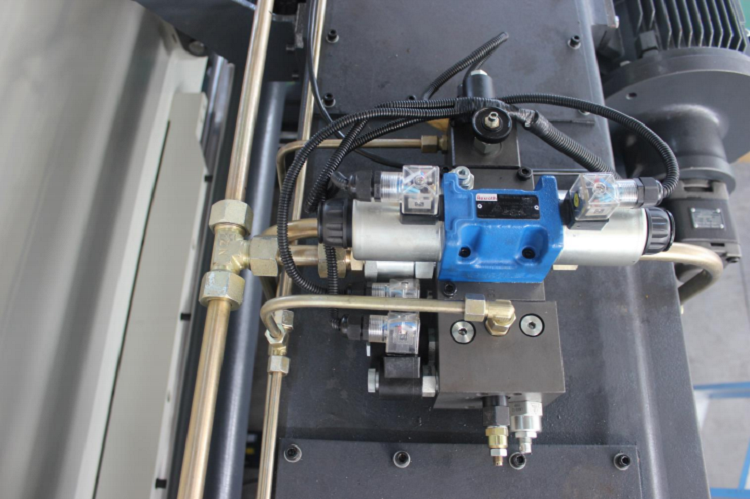

BOSCH-REXROTH 油圧システム

パイプ接続の数を制限するBOSCH-REXROTH統合油圧制御システムを使用して、信頼性を高め、メンテナンスを容易にします

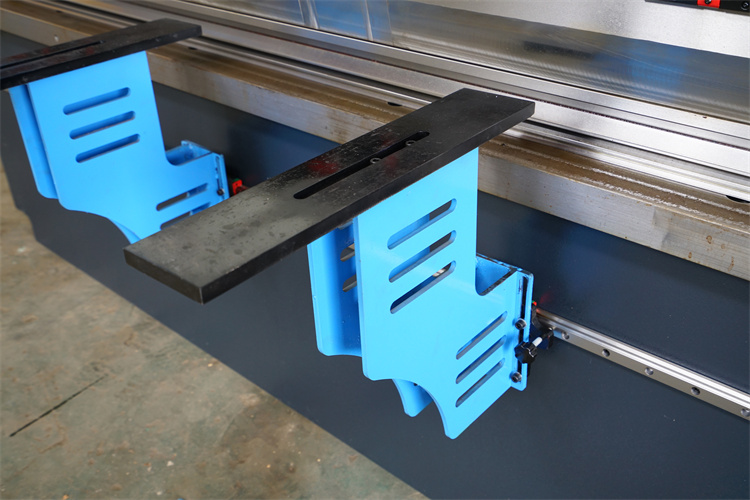

フロントプレートサポート

リニアガイダーの可動前材サポートは、手で簡単に左右に移動できます。

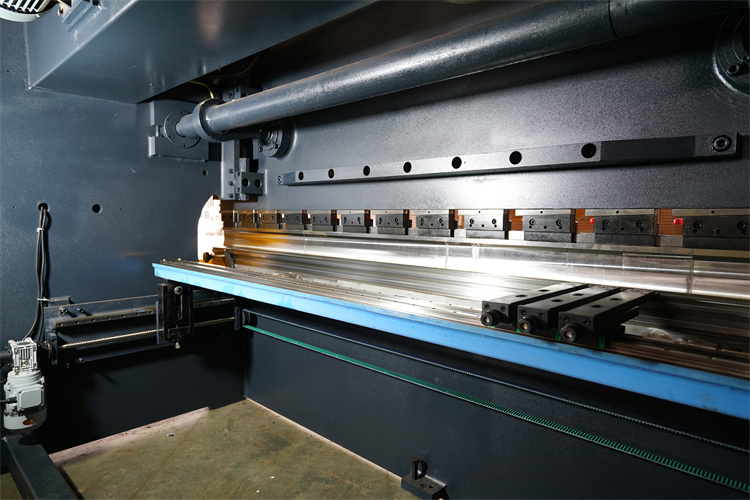

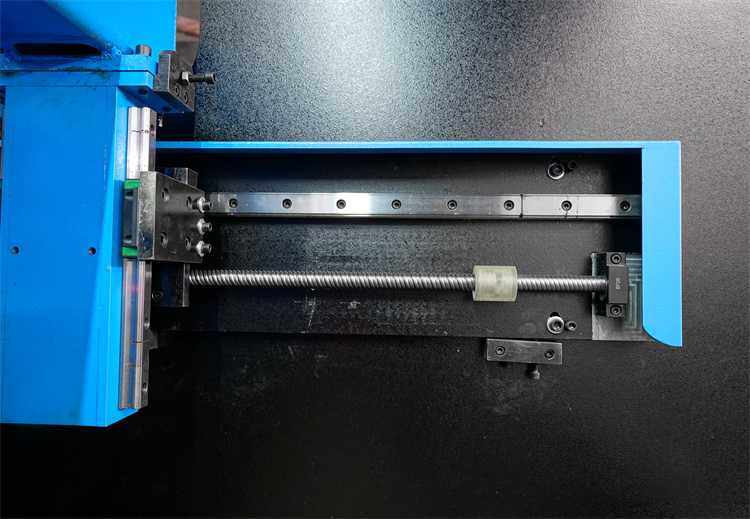

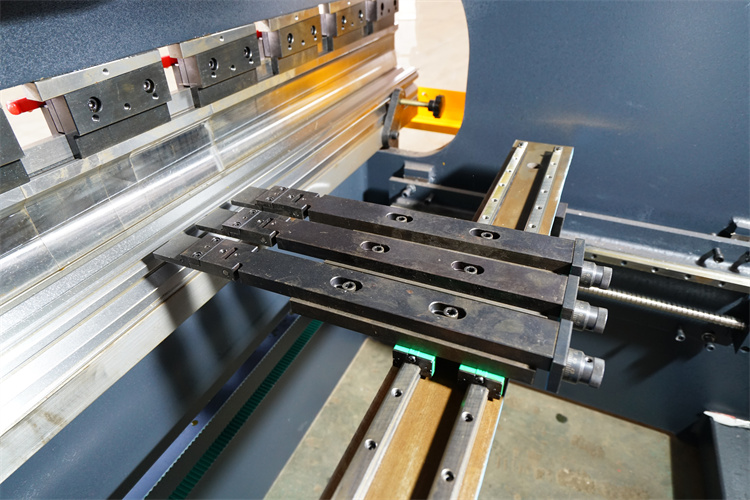

ボールねじ＆リニアガイド

HIWINボールねじとリニアガイドを採用し、機械のバックゲージ精度を向上。

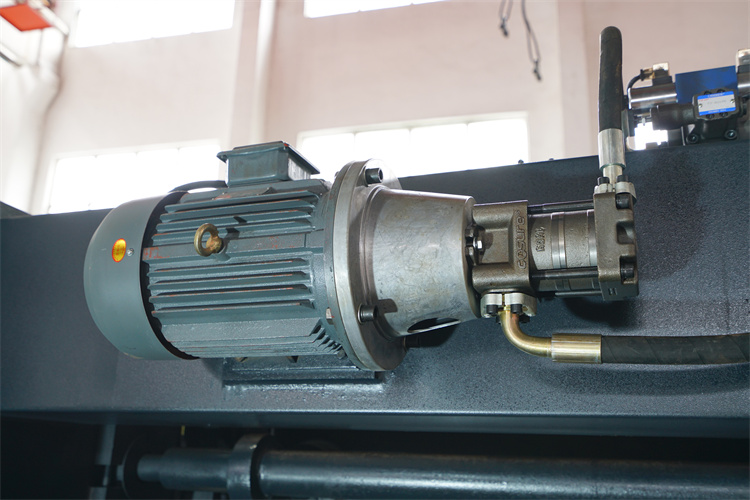

ドイツ シーメンス モーター

Siemens モーターを使用すると、機械の耐用年数が保証され、機械の動作安定性が向上します。

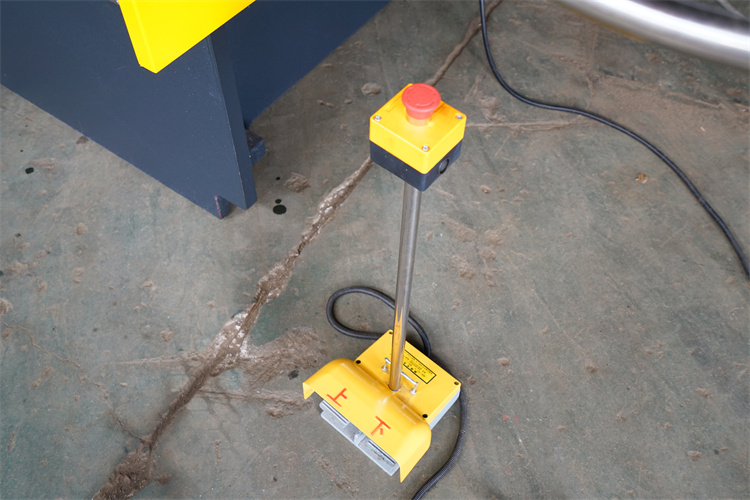

韓国フットスイッチ

長寿命化と操作感度の向上

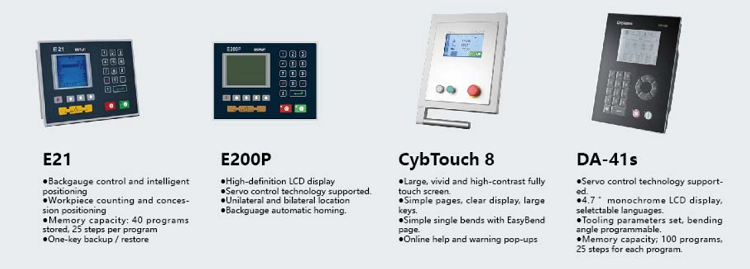

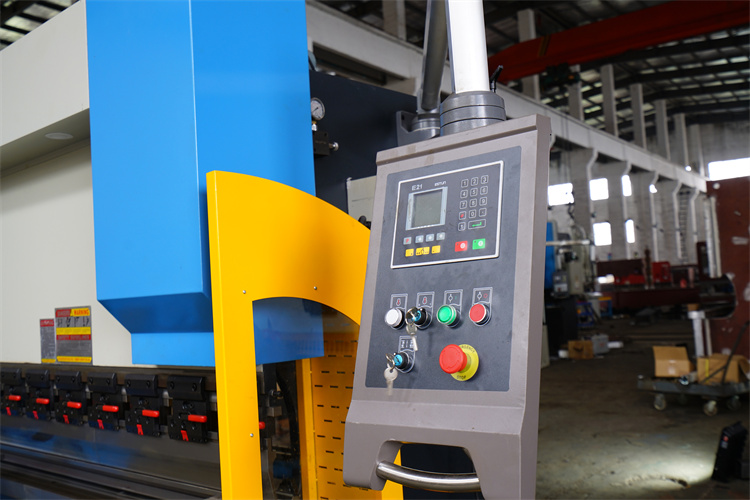

E21制御システム

バックゲージの位置決め制御。
一方向および双方向の位置決め機能により、ネジの隙間を効果的に排除します。
退避エスケープ機能、自動検索参照機能。
ワンボタンのバックアップと復元機能。
電源保護機能。

応用

折り畳まれた板金曲げ機は、高い生産性と高い加工精度を備えており、さまざまな形状の上下金型を使用して、さまざまな形状のアーティファクトに曲げることができ、一度にスライダーストロークを板金の曲げ成形にすることができます。曲げは比較的複雑な形状のワークを実現でき、対応する設備を装備すると、パンチも作成できます。

特徴

1. 標準2軸制御（XY）
2.機械式トルク同期（トーションバー）
3.機械全体がシートプレート溶接構造であり、振動老化技術によって内部応力が除去され、機械の高強度と優れた剛性が確保されます
4. 後部ストッパーの距離とスライダーのストロークは、電気制御と手動微調整モードを採用し、オペレーターが簡単かつ迅速にデジタル表示装置を取り付けます。
5.クイッククランプが装備されており、オペレーターが取り付けてオファーパンチを取得するのに便利です
