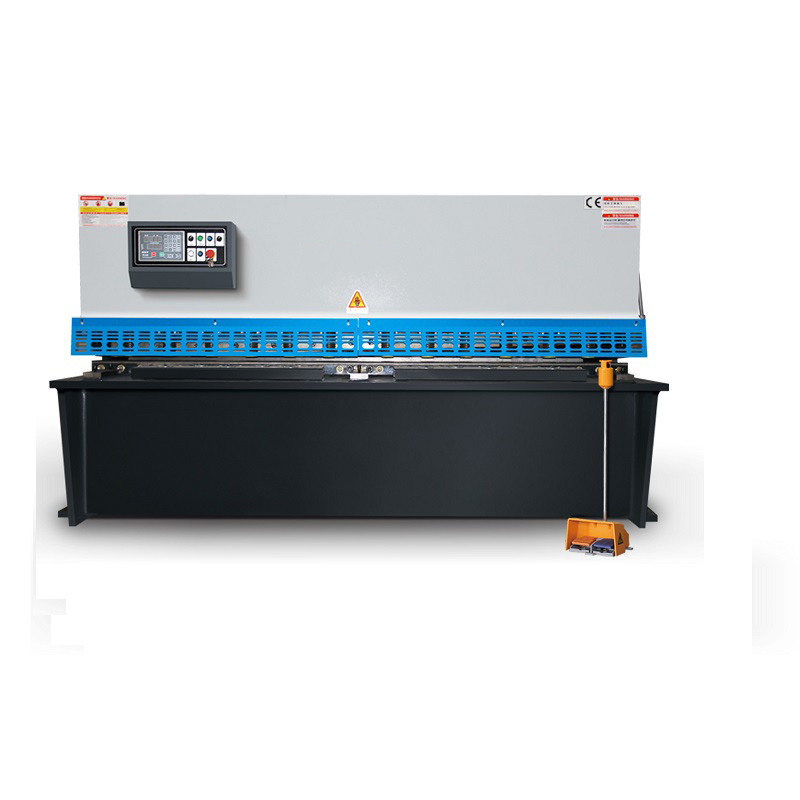

სწრაფი აღწერა
- მაქს. ჭრის სიგანე (მმ): 4000
- მაქს. ჭრის სისქე (მმ): 8 მმ
- ავტომატური დონე: სრულად ავტომატური
- ჭრის კუთხე: 1.5
- დანის სიგრძე (მმ): 4100 მმ
- ყელის სიღრმე (მმ): 125 მმ
- მდგომარეობა: ახალი
- ბრენდის სახელი: raymax
- სიმძლავრე (კვტ): 11 კვტ
- წონა (კგ): 8000 კგ
- წარმოშობის ადგილი: ანჰუი, ჩინეთი
- გარანტია: 1 წელი
- ძირითადი გაყიდვების პუნქტები: კონკურენტული ფასი
- გამოსაყენებელი ინდუსტრიები: მანქანების სარემონტო მაღაზიები, საწარმოო ქარხანა, სტამბები, სამშენებლო სამუშაოები, ენერგეტიკა და სამთო
- შოურუმის ადგილმდებარეობა: ეგვიპტე, შეერთებული შტატები, საფრანგეთი, გერმანია, ინდოეთი, ტაილანდი, სამხრეთ კორეა
- მარკეტინგის ტიპი: სხვა
- მანქანების ტესტის ანგარიში: მოწოდებულია
- ვიდეო გამავალი ინსპექტირება: მოწოდებულია
- ძირითადი კომპონენტების გარანტია: 1 წელი
- ძირითადი კომპონენტები: ძრავა, ტუმბო, გადაცემათა კოლოფი, სხვა, ძრავა
- ტიპი: Swing Beam Shearing
- მოდელი: QC12Y-8X4000
- მთავარი ძრავა: Siemens გერმანია
- ფერი: მომხმარებლის მოთხოვნა
- CNC კონტროლერი: E21S Estun China ბრენდი
- განაცხადი: სამრეწველო ლითონის ჭრა
- საჭრელი მასალა: ლითონის უჟანგავი ფოლადი ნახშირბადოვანი ფოლადი
- ხარისხის სტანდარტი: CE
- ჭრის რეჟიმი: მექანიკური
Უფრო ვრცლად
ფუნქცია
● მთლიანი შედუღებული ჩარჩო, წრთობა
● მიღებულია ფოლადის ფირფიტის შედუღებული სტრუქტურა, ჰიდრავლიკური ტრანსმისიით და აკუმულატორის დაბრუნებით, ტიპიური მარტივი მუშაობისთვის, საიმედო შესრულება და ლამაზი გარეგნობა, აღჭურვილია ციფრული ჩვენების სისტემით.
● ინდიკატორის მითითება მოწოდებულია დანის კლირენსის რეგულირებისთვის, მოსახერხებელი და სწრაფი რეგულირებისთვის.
● დაყენებულია განათების და საკონტროლო მოწყობილობით გასწორების მოწყობილობა, მოსახერხებელი და სწრაფი რეგულირებით
● მოწოდებულია მოძრავი მასალის საყრდენი ბურთი, თევზის კუდის შესამცირებლად ფურცლის ზოლით და ხახუნის წინააღმდეგობის შესამცირებლად
● გილიოტინის საპარსი დანადგარი უზრუნველყოფილია ციფრული ეკრანის ფუნქციებით, რბილი ლიმიტით, ასევე ცალმხრივი პოზიციონირების კლირენსით და ავტომატური დათვლებით
● უკანა საცობი აღჭურვილია კოდირებისა და ციფრული ჩვენების სისტემით, რათა უკანა საცობის პოზიცია უფრო ზუსტად იყოს ნაჩვენები, რაც კიდევ უფრო გაზრდის ამ აპარატის ჭრის სიზუსტეს
● დანის კლირენსი მითითებულია, ადვილად დასარეგულირებელი.
Პროდუქტის სახელი | QC12Y ჰიდრავლიკური სვინგის სხივის ლითონის საპარსი მანქანა |
ბრენდი | Raymaxlaser/Beilin/ZRMT... |
სტილი | 4x2500 მმ-დან 20x6000 მმ-მდე |
სერთიფიკატები | ISO9001, SGS, CE |

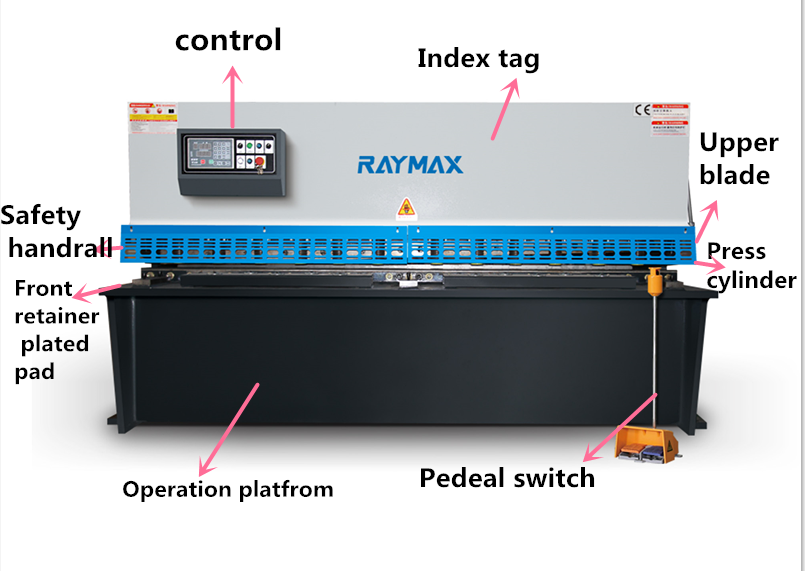

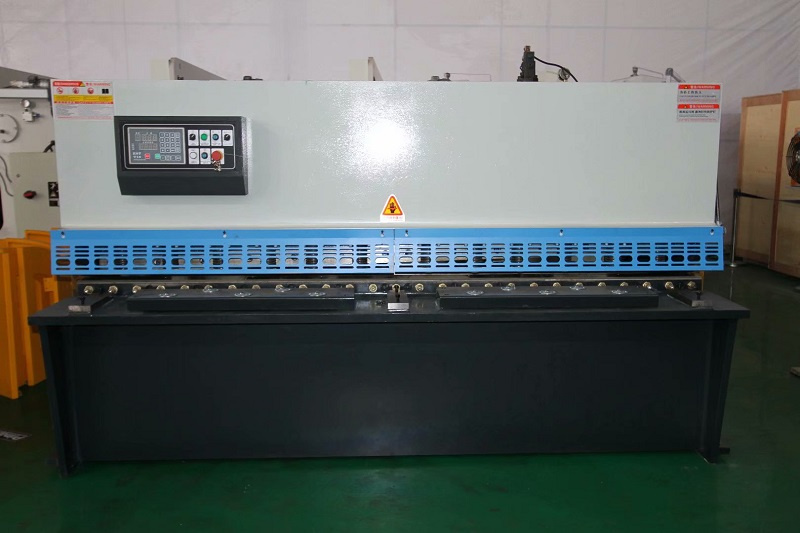

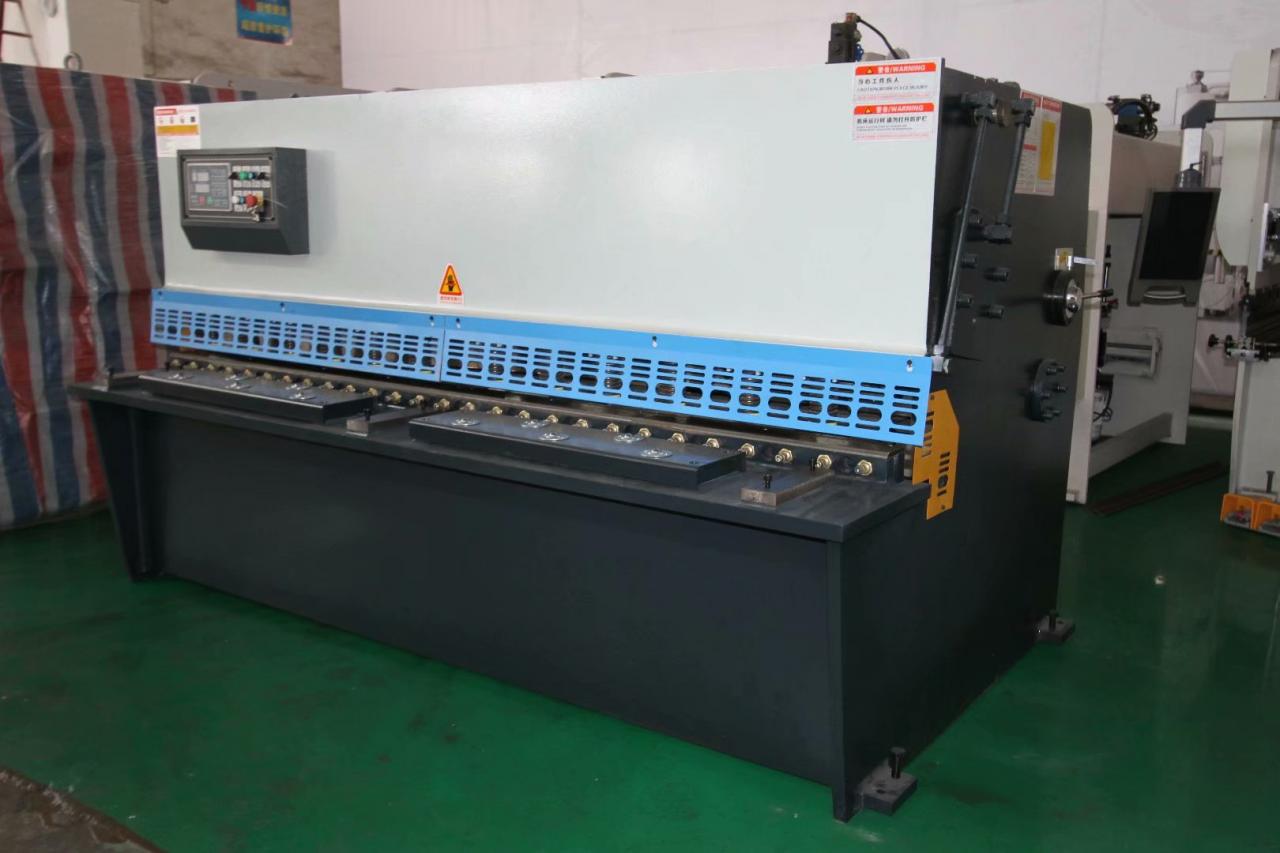

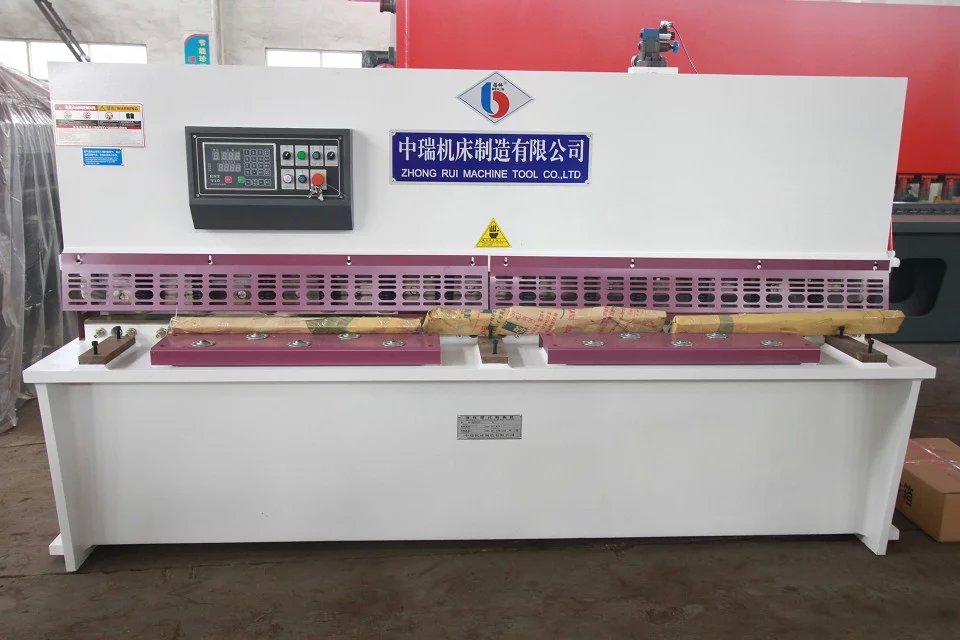

ჩვენება
სტანდარტული კონფიგურაცია
●ესტუნი E21
●ჰიდრავლიკური სისტემა Bosch Rexroth გერმანიიდან
●მზიანი ტუმბო
●მთავარი ძრავა გერმანია Siemens-ის ბრენდი
●საფრანგეთის ელექტრო შნაიდერი
●კაკონის ფეხის გადამრთველი
●EMB ტუბი
●Ball Screw hiwin taiwan Polish Rod
●ინსულტის ძრავა KUNGTE
●ბეჭედი :NOK JAPAN

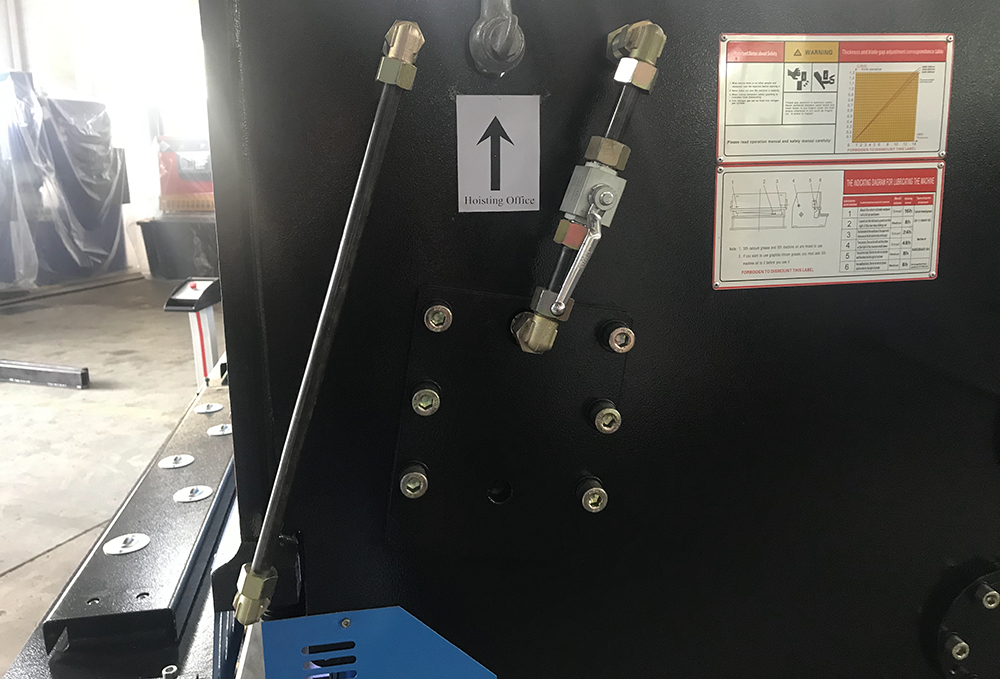

● ზეთის ავზი ზეთის ლიანდაგით
●უსაფრთხო ღობეები
Პარამეტრი
მოდელი | ჭრის სისქე (მმ) | ჭრის სიგრძე (მმ) | მჭრელი ანგელოზი (°) | საცობის რეგულირების დიაპაზონი (მმ) | ინსულტის დრო (წთ-1) | ძრავა (KW) | ზომა (მმ) | წონა (ტ) |
QC12Y-4X2500 | 4 | 2500 | 1.5 | 500 | 18 | 7.5 | 2900x1500x1580 | 3.1 |
QC12Y-4X3200 | 4 | 3200 | 1.5 | 500 | 14 | 7.5 | 3580x1500x1580 | 5.2 |
QC12Y-4X4000 | 4 | 4000 | 1.5 | 500 | 12 | 7.5 | 4480x1500x1580 | 6.7 |
QC12Y-6X2500 | 6 | 2500 | 1.5 | 500 | 18 | 7.5 | 2990x1650x1620 | 4.6 |
QC12Y-6X3200 | 6 | 3200 | 1.5 | 500 | 14 | 7.5 | 3690x1650x1620 | 5.9 |
QC12Y-6X4000 | 6 | 4000 | 1.5 | 500 | 12 | 7.5 | 4480x1850x1700 | 7.7 |
QC12Y-6X6000 | 6 | 6000 | 1.5 | 500 | 12 | 11 | 6480x2000x2000 | 15.0 |
QC12Y-8X2500 | 8 | 2500 | 1.5 | 500 | 18 | 11 | 2990x1700x1700 | 5.0 |
QC12Y-8X3200 | 8 | 3200 | 1.5 | 500 | 14 | 11 | 3690x1700x1700 | 6.0 |
QC12Y-8X4000 | 8 | 4000 | 1.5 | 500 | 12 | 11 | 4480x1850x1700 | 8.0 |
QC12Y-8X6000 | 8 | 6000 | 1.5 | 500 | 12 | 15 | 6480x2000x2000 | 17.0 |
QC12Y-10X2500 | 10 | 2500 | 2 | 500 | 14 | 15 | 2990x1700x1700 | 8.3 |
QC12Y-10X3200 | 10 | 3200 | 2 | 500 | 14 | 15 | 3690x1700x1700 | 10.2 |
QC12Y-10X4000 | 10 | 4000 | 2 | 500 | 12 | 18.5 | 4480x1850x1750 | 11.5 |
QC12Y-10X6000 | 10 | 6000 | 2 | 500 | 4 | 18.5 | 6450x2450x2350 | 19.0 |
QC12Y-12X2500 | 12 | 2500 | 2 | 500 | 7 | 18.5 | 3050x2100x2000 | 9.3 |
QC12Y-12X3200 | 12 | 3200 | 2 | 500 | 7 | 18.5 | 3495x2100x2000 | 11.2 |
QC12Y-12X4000 | 12 | 4000 | 2 | 500 | 6 | 18.5 | 4450x2150x2000 | 11.0 |
QC12Y-12X6000 | 12 | 6000 | 2.3 | 500 | 4 | 18.5 | 6450X2350X2650 | 23.0 |
QC12Y-16X2500 | 16 | 2500 | 2.3 | 500 | 8 | 18.5 | 3145X2127X2135 | 10.4 |
QC12Y-16X3200 | 16 | 3200 | 2.3 | 500 | 7 | 18.5 | 3600X2127X2135 | 12.0 |
QC12Y-16X4000 | 16 | 4000 | 2.3 | 500 | 6 | 18.5 | 4350X2200X2150 | 15.5 |
QC12Y-16X6000 | 16 | 6000 | 3 | 500 | 3~4 | 30 | 6350X2400X2750 | 27.0 |
QC12Y-20X3200 | 20 | 3200 | 3 | 500 | 3~4 | 30 | 4080X2450X2500 | 15.3 |
QC12Y-20X4000 | 20 | 4000 | 3 | 500 | 3~4 | 30 | 4350X2450X2500 | 18.5 |
QC12Y-20X6000 | 20 | 6000 | 3 | 500 | 3~4 | 37 | 6350X2500X2900 | 30.0 |
დეტალები სურათები
უსაფრთხოების ღობე
ელექტრული და მექანიკური ჩამკეტი მოძრავი უსაფრთხოების ღობე გადამრთველით შეუძლია დაიცვას ოპერატორის უსაფრთხოება და ნათლად დაინახოს ჭრის სიტუაცია, რაც უსაფრთხო და მოსახერხებელია

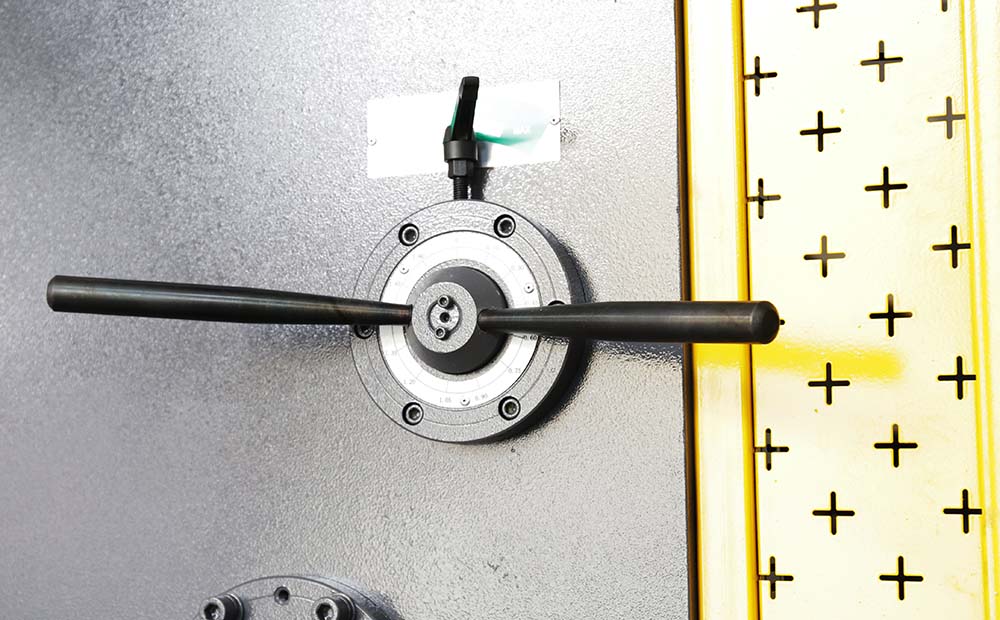

დანის კლირენსის რეგულირება
სწრაფი რეგულირების მექანიზმი დანის კლირენსის გადასაწყობად, მარტივი ხელით მუშაობა, დანის კლირენსის ეტაპობრივი რეგულირების განხორციელება
პნევმატური უკანა მხარდაჭერა
პნევმატური უკანა საყრდენი მოსახერხებელია მომხმარებლებისთვის ფართო თხელი ფირფიტების დასაჭრელად. მისი დახურვა შესაძლებელია ერთი გასაღებით, როცა ეს არ არის საჭირო

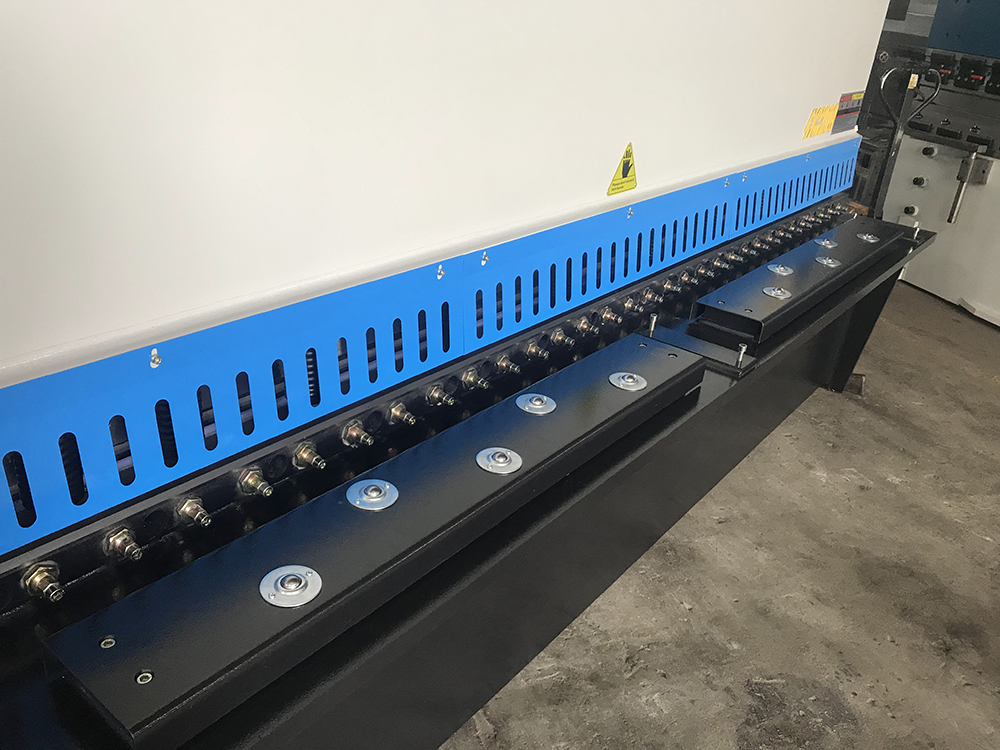

კოშკის მოძრავი ბურთი
კოშკის მოძრავი ბურთი, ამცირებს მასალის ფურცელს და შეუძლია შეამციროს ნაკაწრები
საფრანგეთის Schneider Electrics
მაღალი ხარისხის ელექტრო ნაწილებს შეუძლია კარგად იმუშაოს მაშინაც კი, თუ ელექტროენერგია არ არის სტაბილური და მომხმარებელს შეუძლია ადვილად მიიღოს ჩანაცვლება მსოფლიოს ნებისმიერ წერტილში

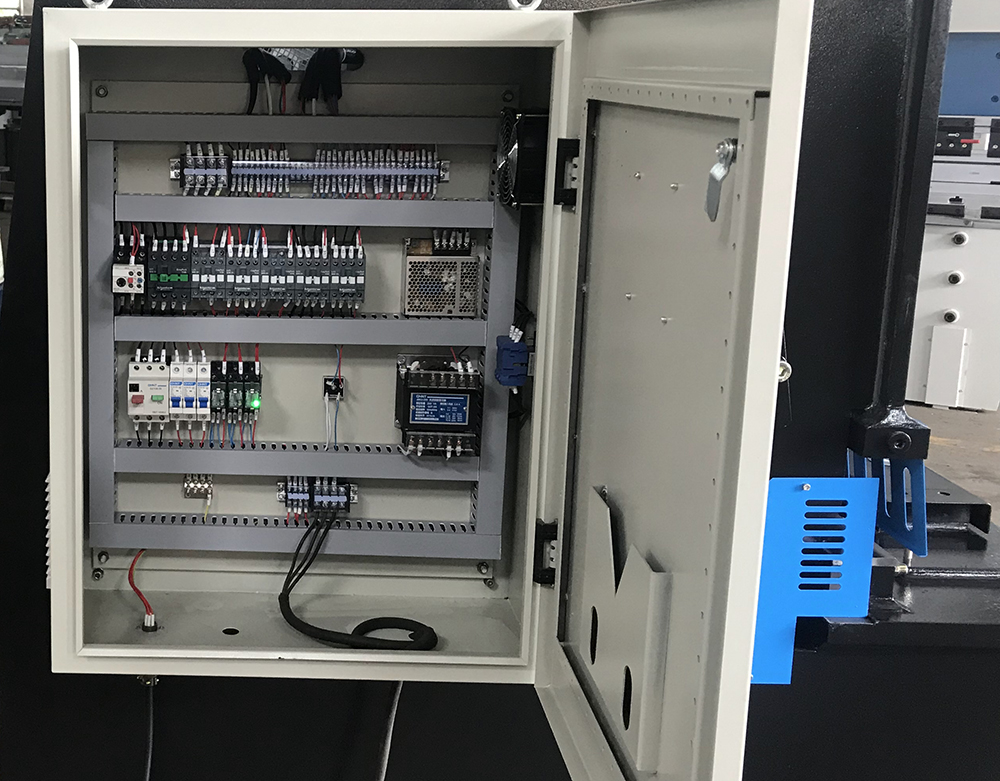

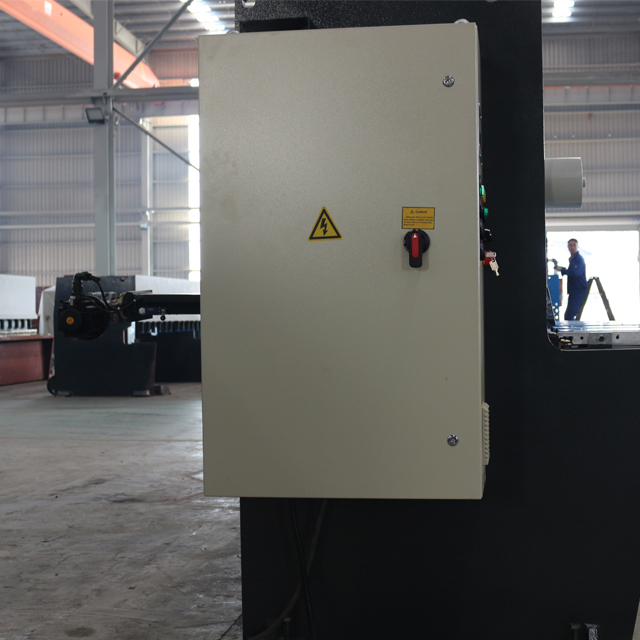

ღია კარის გამორთვა
ელექტრული კაბინეტის კარი იღებს გახსნის კარის გათიშვას, რაც უზრუნველყოფს ოპერაციულ უსაფრთხოებას

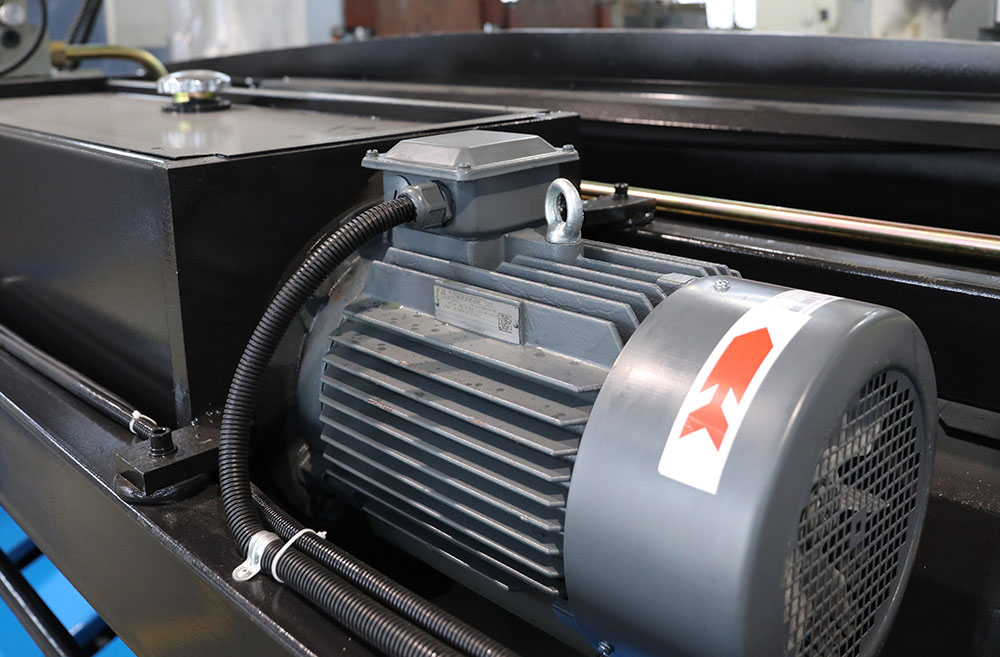

მთავარი ძრავა
იგი მიღებულია გერმანული ბრენდის ძრავისგან, ენერგიის დაზოგვისა და გარემოს დაცვის, დაბალი ხმაურის და სტაბილური მუშაობისგან.

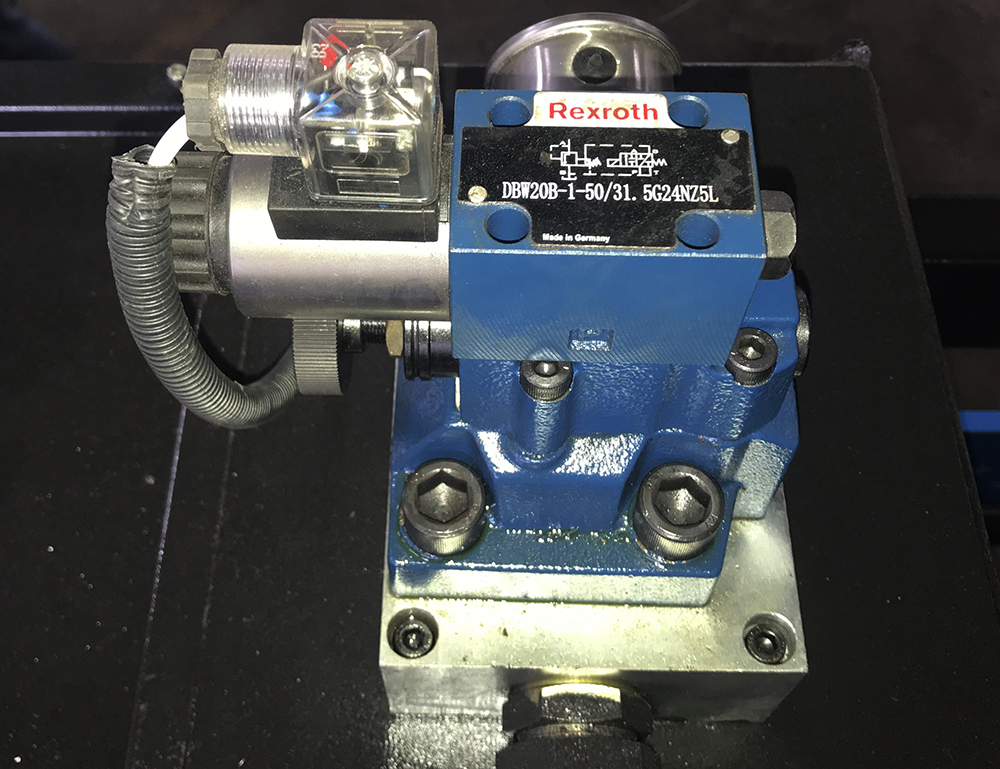

გერმანია Bosch-Rexroth-ის ღირებულება
მიიღეთ გერმანიის Bosch Rexroth ნავთობის ტუმბოს და ჰიდრავლიკური სარქვლის ინტეგრირებული სტრუქტურა, რათა უზრუნველყოთ მოხრის სიზუსტე.

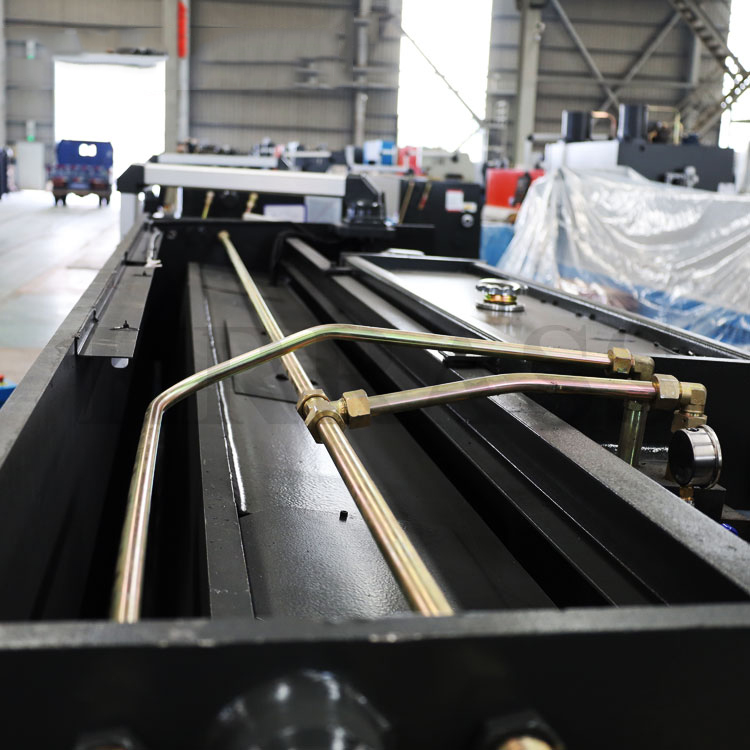

გერმანია EMB გარსაცმები
EMB გარსაცმის მილი და კონექტორები ეფექტურად ამცირებენ დანამატებს შედუღების წიდის წინააღმდეგ, რაც აჭედებს მნიშვნელობებს და გავლენას ახდენს ზეთის ნაკადზე

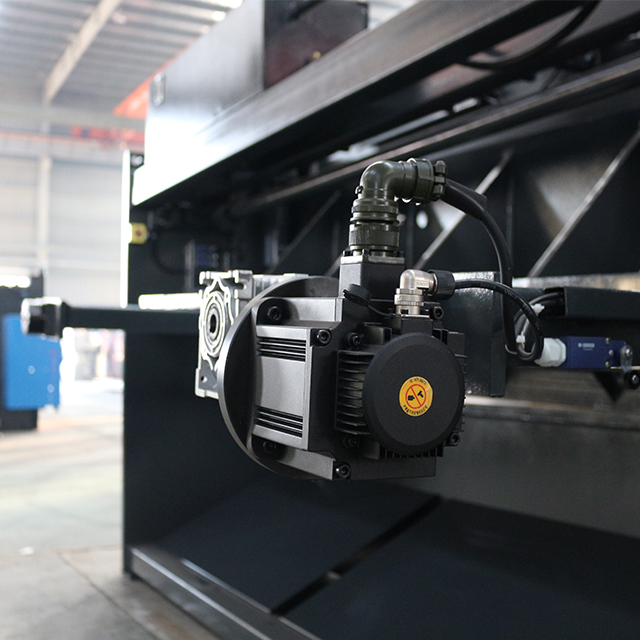

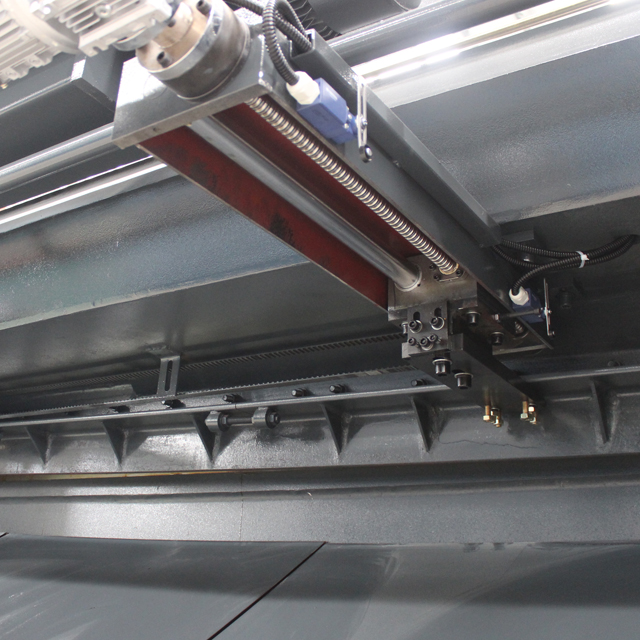

ტაივანი HIWIN ბურთიანი ხრახნი
მაღალი სიზუსტის სარეზერვო მოწყობილობა, წვრილი ბურთულიანი ხრახნიანი და გაპრიალებული ღეროს სტრუქტურა, მაღალი წარმადობის ძრავის წამყვანი, პოზიციონირების სიზუსტის უზრუნველსაყოფად, დროის უნიკალური გადაცემის მექანიზმი, საიმედო და სტაბილური

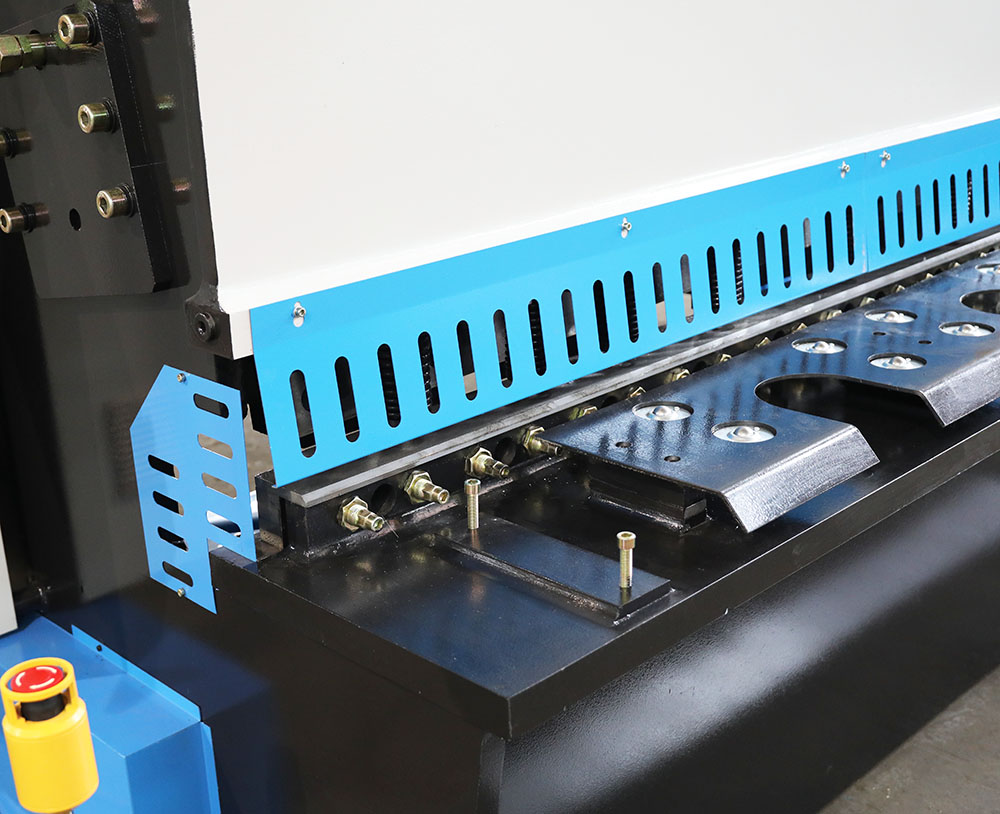

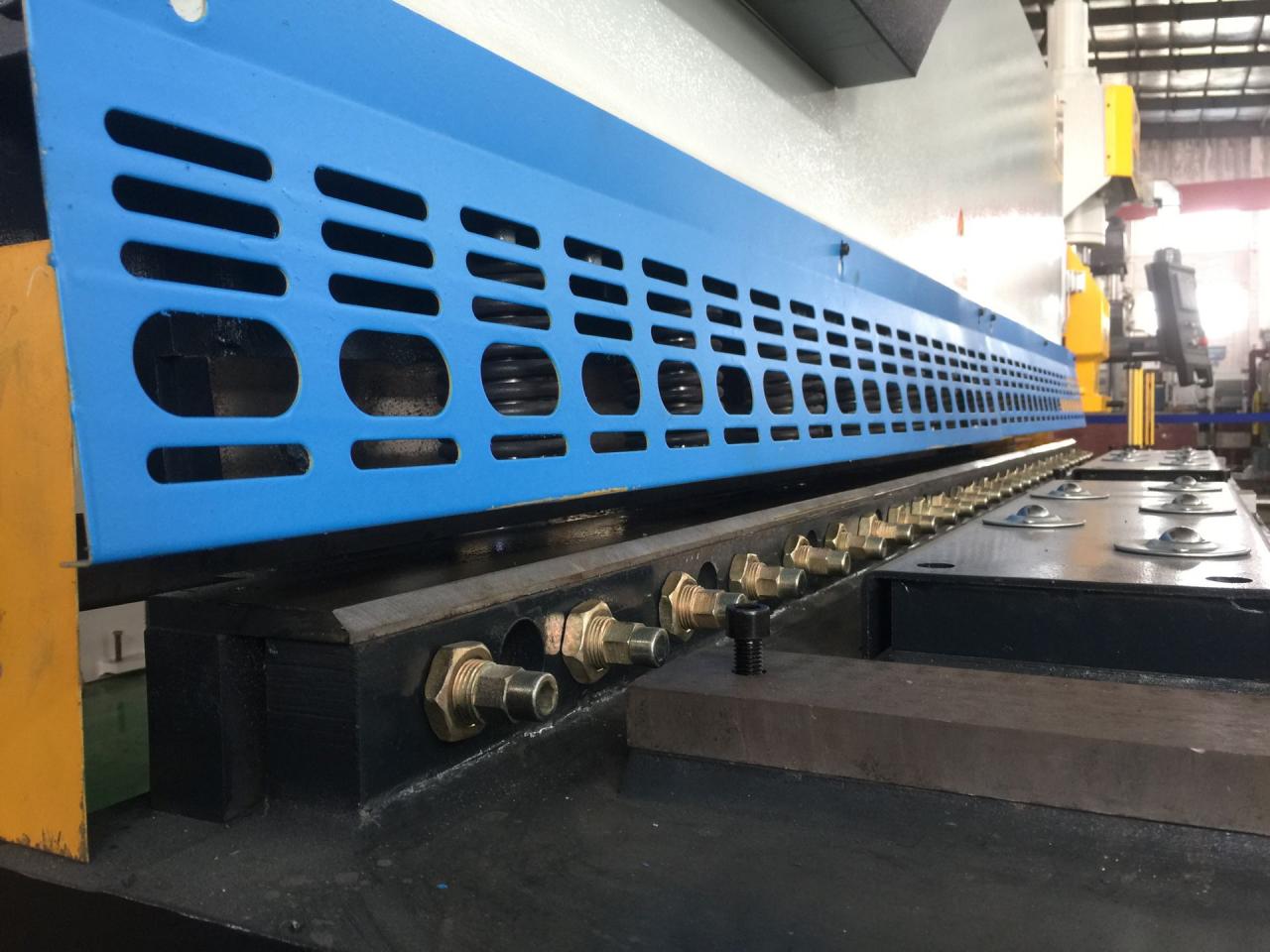

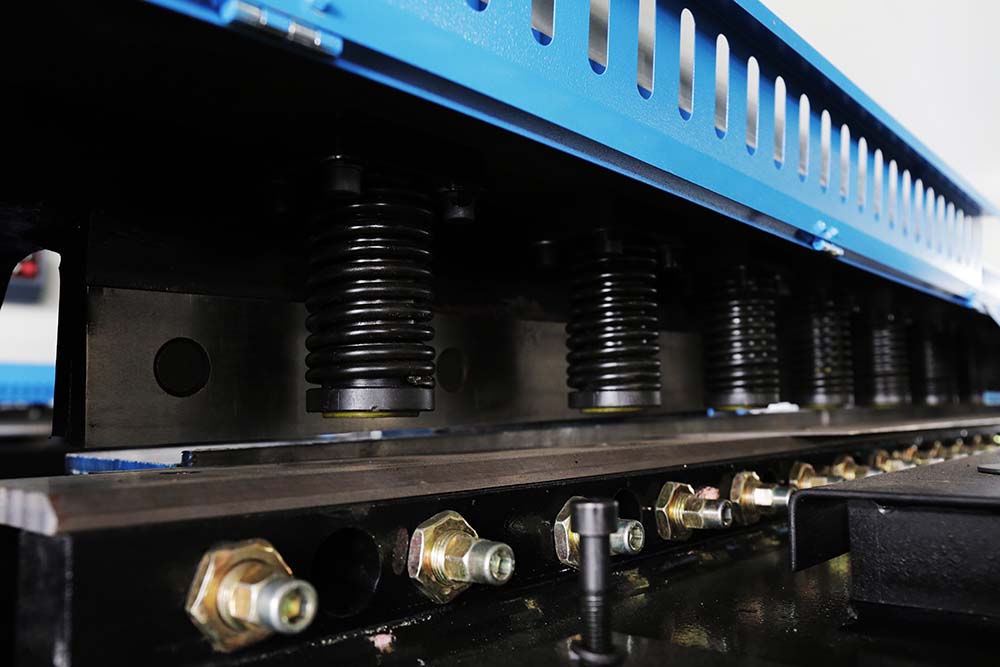

ჩამონტაჟებული ზამბარის წნევის ცილინდრი
მისი ქვედა ბოლო აღჭურვილია სპეციალური მასალის შუასადებებით, ცალკე აკონტროლებს წნევას, თავიდან აიცილებს ალუმინის შენადნობის ან სხვა უფრო რბილი მასალების დაბეჭდვას.

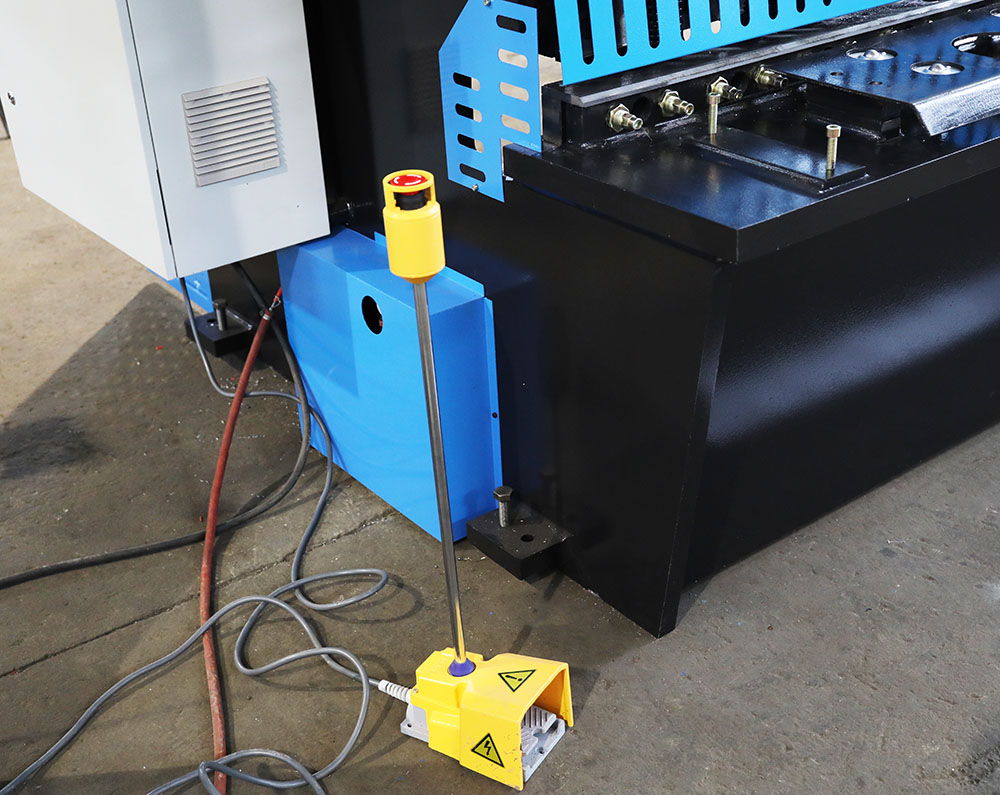

ფეხის პედლებიანი გადამრთველი
ფეხის პედლებიანი გადამრთველი სამხრეთ კორეა Kacon ფეხის პედლებიანი გადამრთველი გადაუდებელი ღილაკით უსაფრთხოებისთვის

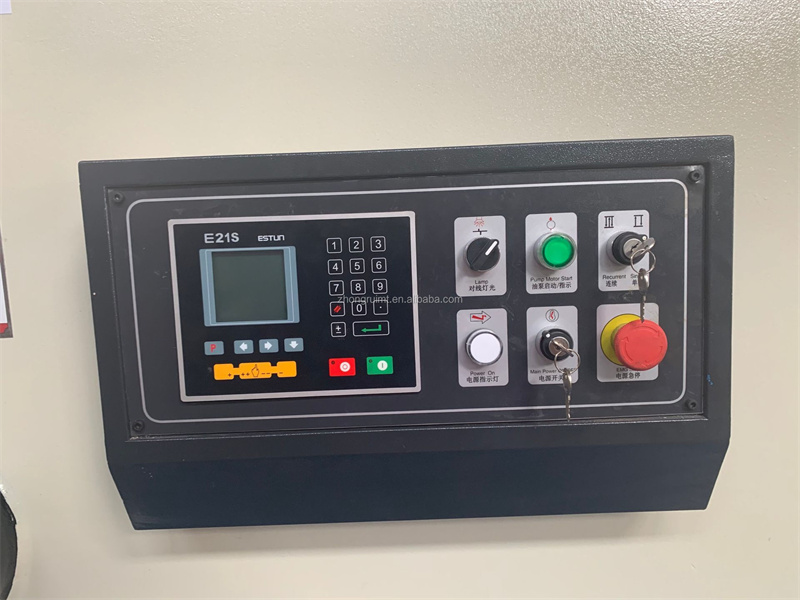

Estun E21s NC კონტროლის სისტემა
● მონოქრომული LCD ყუთის პანელი.
● ინტეგრალური ფაქტორი პროგრამირებადი თავისუფლად
● პოზიციონირების ავტომატური კონტროლი
● შპინდლის შემწეობის ოფსეტი
● შიდა დროის რელე
● საფონდო მრიცხველი
● Backgauge პოზიციის ჩვენება, გარჩევადობა 0.05 მმ

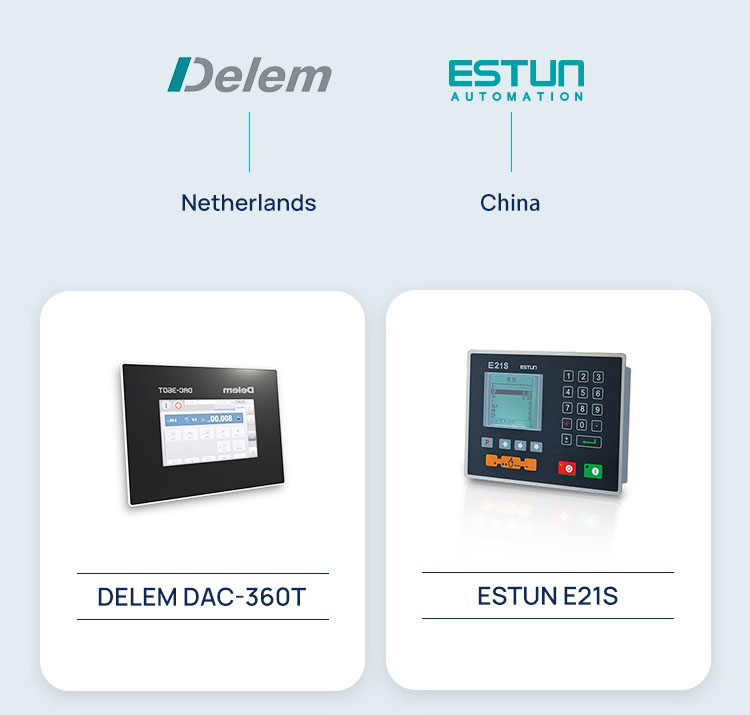

კონტროლერი
Estun & Delem ბრენდი არჩევითია NC&CNC ჰიდრავლიკური საპარსი მანქანისთვის

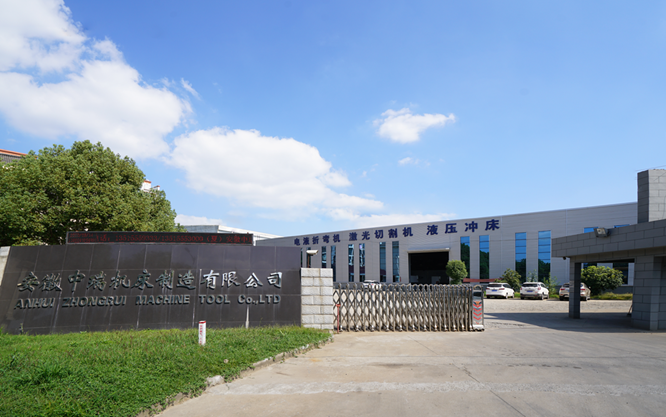

კომპანიის პროფილი
Anhui zhongrui Machine Manufacturing Co;Ltd აშენდა 2002 წელს და მდებარეობს Bowang-ის სპეციალურ ეკონომიკურ ზონაში, ანჰუის პროვინციაში. დარეგისტრირებულია 0,21 მილიარდი RMB, იკავებს 120,000,000 კვადრატულ მეტრს 400-ზე მეტი თანამშრომელი და შედგება მაღალკვალიფიციური მანქანების ოპერატორებისა და ასამბლეის ტექნიკოსებისგან, რომლებსაც მხარს უჭერენ გამოცდილი ინჟინრებისა და დიზაინერების პერსონალი, და აქცევს მას ლითონის ფურცლის ერთ-ერთ უმსხვილეს მწარმოებელს. მანქანების წარმოება ჩინეთში. ჩვენ მიძღვნილი ვართ R&D და საშუალო ან მაღალი დონის გადამამუშავებელი აღჭურვილობისა და პრესის ხაზების წარმოებას ლითონის ფირფიტების დაჭერის, ჭრის, მოხრისა და ლაზერული ჭრისთვის.
Zhongrui არა მხოლოდ არის AAA დონის კონტრაქტები და ინარჩუნებს დაპირებებს საწარმოებში, არამედ გადის ISO900 სერთიფიკატს და CE სერთიფიკატს წლების განმავლობაში განვითარებით და დაგროვებით, ჩვენ გავაგრძელეთ ახალი პროდუქტების კვლევისა და განვითარების გაძლიერება, Cnc ტექნოლოგიის დანერგვა, რომელიც მოდის იტალიიდან და გერმანია. CNC პრეს სამუხრუჭე, cnc ბოჭკოვანი ლაზერული საჭრელი მანქანა, რომელიც ჩვენ წარმოვადგინეთ, მიაღწია CNC ავტომატური კონტროლის რეალურ გრძნობას და მნიშვნელოვნად აუმჯობესებს პროდუქტიულობას. ხარისხის მკაცრად გასაკონტროლებლად და მომხმარებელთა კმაყოფილების უზრუნველსაყოფად, კომპანიამ მიაღწია პროდუქტს მკაცრი კონტროლით დიზაინის, წარმოების პროცესის, შემოწმების დასრულებამდე მანქანის მიწოდებამდე, ინსტალაციამდე და მომსახურებამდე. Zhongrui გააგრძელებს მეწარმეობას "კრედიტის, თანამშრომლობის, პრაგმატიზმისა და ინოვაციების" კორპორატიული სულისკვეთებით და გულწრფელად იმედოვნებს, რომ ერთად მივაღწევთ პროგრესს და ერთობლივად შევქმნით ბრწყინვალებას ყველა წრის მეგობრებთან ერთად.
FAQ
Q: როგორ დააინსტალიროთ და გაუშვათ მანქანა?
A: ჩვენმა ტექნიკოსმა დააინსტალირა მანქანა გაგზავნამდე. ზოგიერთი მცირე ნაწილების დამონტაჟებისთვის მანქანასთან ერთად გამოგიგზავნით დეტალურ სასწავლო ვიდეოს, მომხმარებლის სახელმძღვანელოს. 95% მომხმარებელს შეუძლია თავად ისწავლოს.
Q: როგორ ვიმუშაო ეს მანქანა? საჭიროა თუ არა ტრენინგი?
A:მანქანა ძირითადად აკონტროლებს პროგრამულ უზრუნველყოფას. მარტივი, არა რთული. ზოგადად რომ ვთქვათ, ოპერატორს, რომელიც არ იცნობს პრეს brake-ს, მაინც შეუძლია კარგად იმუშაოს მას. მომხმარებლის მოთხოვნების მიხედვით, ჩვენ შეგვიძლია გამოვგზავნოთ ტექნიკოსები მომხმარებლის ქარხანაში მანქანების მომზადებისთვის, ან როცა მომხმარებელს დასჭირდება ჩვენს ქარხანაში მისვლა მანქანების მომზადებისთვის.
Q: დაზიანდება თუ არა პაკეტი ტრანსპორტირებისას?
A: ჩვენი პაკეტი ითვალისწინებს ყველა ზიანის ფაქტორს და მას უსაფრთხოდ აქცევს და ჩვენს გადაზიდვის აგენტს აქვს სრული გამოცდილება უსაფრთხო ტრანსპორტირებაში. ჩვენ გვაქვს ექსპორტი მსოფლიოს 80 ქვეყანაში. ასე რომ არ ინერვიულოთ, ამანათს მიიღებთ კარგ მდგომარეობაში.
Q: რაც შეეხება თქვენი აპარატის ხარისხს?
A: ჩვენ დავამტკიცეთ ISO9001:2008 ხარისხის მართვის სისტემა და ევროპისა და ამერიკის უსაფრთხოების სტანდარტი, CE, GS, EMS და UL ჩათვლით. Zhongrui არის მოწიფული ბრენდი ჩინეთში, ჩვენი 13 წლიანი კვლევით ტექნოლოგიაში, ჩვენი დიზაინი, მათ შორის სტრუქტურა და დეტალური უსაფრთხოება და სიზუსტე მნიშვნელოვნად გაუმჯობესდა და შეიძლება შეესაბამებოდეს ყველა CE სტანდარტს ან უფრო მკაცრ სტანდარტს.
Q: შეგიძლიათ მიაწოდოთ მორგებული მანქანა და ხელსაწყო?
A: დიახ, ჩვენ შეგვიძლია დაპროექტება და წარმოება მომხმარებლის სპეციფიკური მოთხოვნების შესაბამისად.
