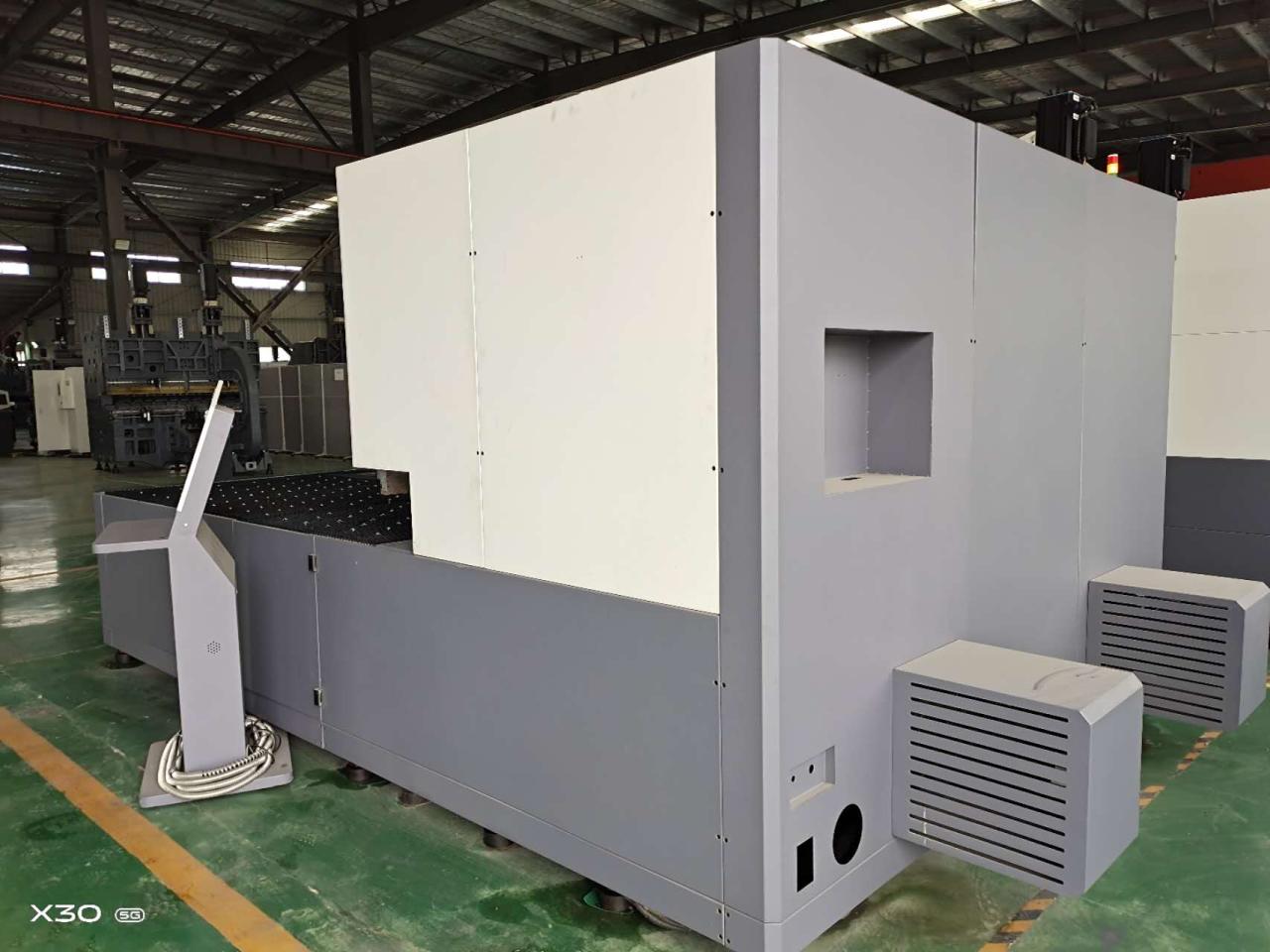

Cnc panelbockningsmaskin med automatisk styrenhet och högeffektiv

Snabb beskrivning

• Slider Slag (mm): 1800 mm
• Automatisk nivå: Helautomatisk
• Halsdjup (mm): 175 mm
• Maskintyp: Synkroniserad
• Arbetsbordets längd (mm): 2500
• Arbetsbordets bredd (mm): 1250 mm
• Skick: Ny
• Ursprungsort: Anhui, Kina
• Material/metallbearbetad: Mässing/koppar, rostfritt stål, ALLOY, kolstål, aluminium, plast, PVC
• Automation: Automatisk
• Vikt (KG): 8000
• Motoreffekt (kw): 45 kw
• Viktiga försäljningsargument: Hög noggrannhet
• Garanti: 1 år
• Tillämpliga branscher: Byggmaterialaffärer, maskinreparationsverkstäder, tillverkningsanläggning, reklamföretag
• Showroom Plats: Egypten, Storbritannien, Vietnam, Indien, Mexiko, Thailand, Sri Lanka, Malaysia
• Marknadsföringstyp: Ny produkt 2020
• Maskintestrapport: Tillhandahålls
• Videoutgående inspektion: tillhandahålls
• Garanti för kärnkomponenter: 24 månader
• Kärnkomponenter: lager, motor, pump, växel, PLC, tryckkärl, motor, växellåda
• Effekt: CNC
• Namn: Panelbockningsmaskin
• Antal axlar: 11/12 valfritt
• Modell: DA52S
• Användning: för kantpress
• Böjvinkel: 0-180°
• Mått: 3370*1890*2650
• Minsta bågredie: 1,2 mm
• Den snabbaste kontinuerliga böjningshastigheten: 0,5 s
• Typ: CNC hydraulisk

Fler detaljer

Produktbeskrivning

Det intelligenta flexibla bockningscentret fokuserar på att lösa olika komplexa plåtbockningsproblem vid metallformning. Huvudsakligen engagerad i forskning och utveckling, produktion och försäljning av intelligenta flexibla bockningscenter, självgående robotarmar, fleraxliga samtidiga länksystem och molndrifts- och underhållshanteringsplattformar.

RAYMAX har oberoende immateriella rättigheter och realiserar den verkliga 9-axliga samtidiga kopplingen. Varje enskilt styrkort stöder 32-axligt samtidig länkage, vilket kan realisera oändlig kaskad. Produkter har använts i stor utsträckning i arkivskåp, elskåp, köksredskap, fixturer, dekoration, ventilation, kylning, hissar, bilindustri, dörrindustri och andra metallformningsfält.

Jämfört med traditionella hydrauliska böjningsfördelar:

1. Bearbetningshastigheten är snabb, upp till 0,2 sekunder/kniv;
2. Hög precision, kan nå 0,1 mm-0,2 mm, maskinen är utrustad med 15 axlar som standard, vilket realiserar full automatisering av komplexa arbetsstycken.
3. Maskinen är lätt att använda och en arbetare kan hantera flera enheter.
4. Sängen är gjord av gjutgods, med god stabilitet och mogen teknik, och maskinen kan användas under lång tid för att säkerställa hög precision.

Gjutning!

Gjutmaskinens struktur och maskinkropp, vilket säkerställer maskinstabilitet och ingen formförändring under långa års användning. maskin med värmebehandling!

Huvudfunktionskonfiguration:

Högkvalitativ gjutning
9-axligt styrsystem för samtidig länkage
C-axellyft (sugtyp)
Dubbel C-axel automatiskt efterföljande system (pressarmstyp)
Programmering av feldetektering av grafisk visualisering
Oljetillförsel självsmörjande system
Dubbel YU automatisk positioneringslinjal (tryckarmstyp)
Funktion för detektering av arbetsstycke mot felplacering (typ pressarm)
Anpassad funktion av arbetsstyckets precisionsyta
0,001 mm systemnoggrannhet
Excentriskt lastdetekteringssystem
Plåttjockleksdetekteringssystem
Excentriskt lastböjningssystem
Utbytbar och anpassad smal modul (sugtyp)
Gränssnitt för molndrift och underhållshantering
Y-axel dubbellutande linjal (sugtyp)
Offline redigeringsfunktion
Big data självlärande funktion
Avancerade programmeringsfunktioner
Höghastighetskontrollmodul
Upp och ner tryckande dödkantsfunktion
Tillplattande funktion
Självdriven lastning och lossning av integrerade automationskomponenter
Handrattsfunktion

Standardmodell för ref. Välkommen att dela din ritning av ditt arbetsstycke med RAYMAX-teamet, vi skickar en matchad modell och testböjningsvideo för att direkt visa slutprodukterna!

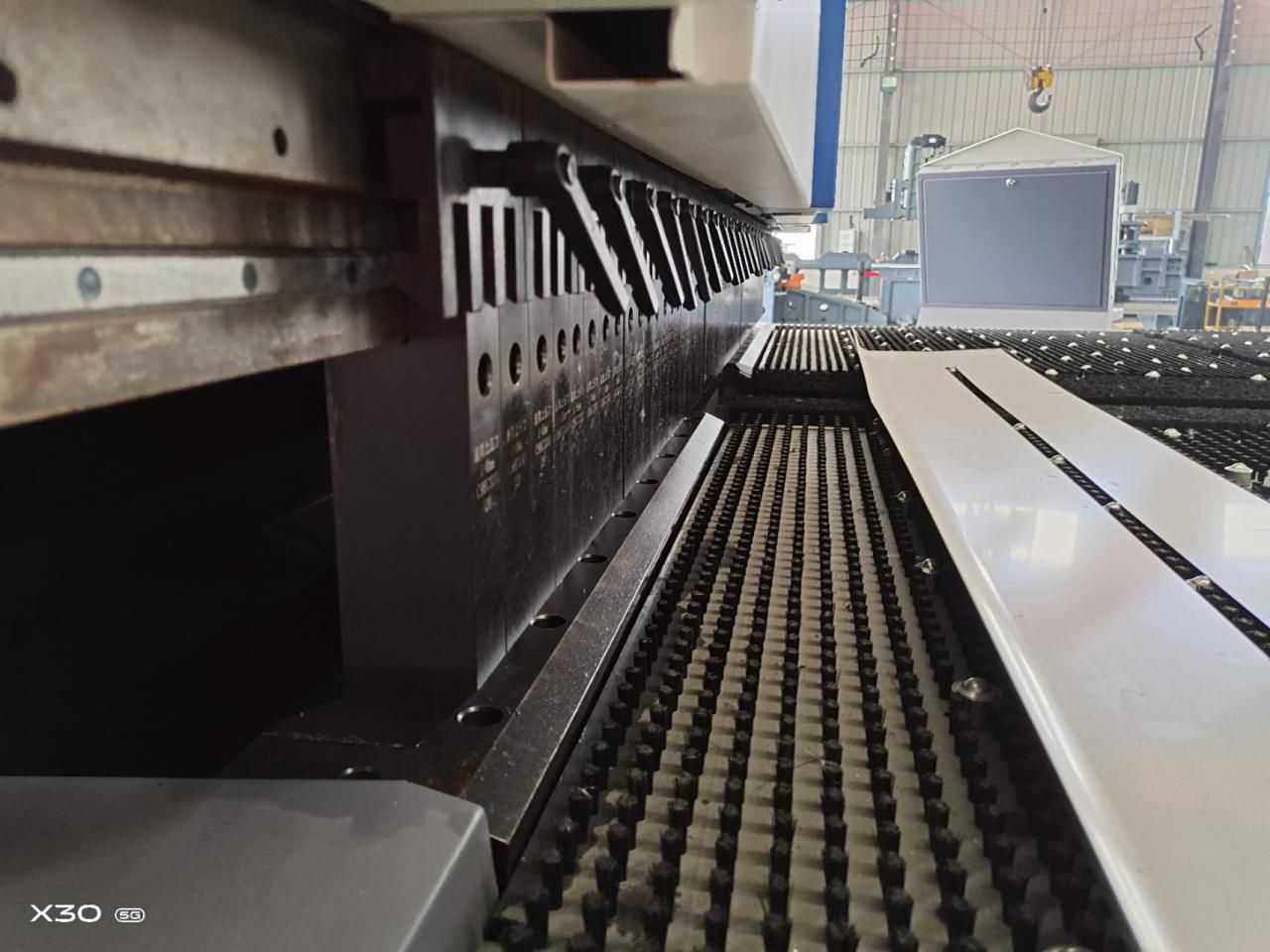

RAYMAX patenterad verktygsdyna

RAYMAX patenterad design av verktygsformen, som är vänlig mot rostfritt stål. det kommer inte att finnas några spår kvar på plattans yta, för att säkerställa den perfekta böjningseffekten.

Det övre och nedre bockningsverktyget (A, D) utför böjning uppåt eller nedåt under arbetet.

Det övre pressverktyget (B) arbetar samtidigt med bockningsverktyget och det nedre pressverktyget

Exakt och effektiv fixering och bockning av plåt.

Det nedre pressverktyget (C) klämmer fast arket under böjning.

Importerad långsam trådteknologi, högre konsistens, precisionen hos det allmänna segmentets övre pressverktyg kan nå 0,006 mm, för att uppnå verklig böjning utan fördjupning, den övergripande värmebehandlingen och den ultrakryogena processen har högre hårdhet och slitstyrka.

Med hjälp av cr12mov eller 42crmo material kan olika material väljas enligt kundens process.

Självbyggd verktygsfabrik, varje verktyg kan spåras tillbaka till källan, och passerade strikt kvalitetskontroll, kvaliteten är mer garanterad.

Helautomatisk CNC-robot

För att matcha med CNC-robotarm, realisera den helautomatiska plåtlastningen och avlastningen av arbetsstycket. För att säkerställa den mest effektiva och spara arbetskostnad!

Tekniklösning för automatisk lastning och lossning:

Systemet reserverar riklig industri 4.0.

Gränssnittet kan anslutas till robotarmen för att realisera automatisk lastning och lossning.

Utrustad med RAYMAX självgående robotarm, har den samma styrsystem som bockningscentrum. Det finns inget behov av sekundär programmering för att ersätta arbetsstycken. Systemet genererar automatiskt robotarmsrörelser enligt böjningsinstruktionerna, med högre effektivitet och bättre koordination.
